КОМПАС-3D

КОМПАС-3D — это российская импортонезависимая система трехмерного проектирования, ставшая стандартом для тысяч предприятий и сотен тысяч профессиональных пользователей.

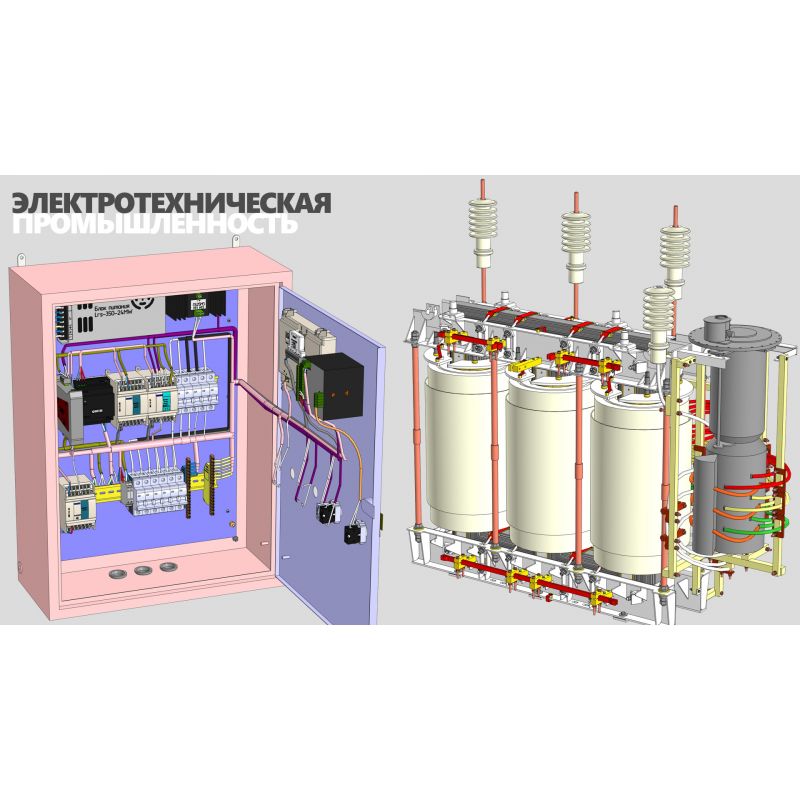

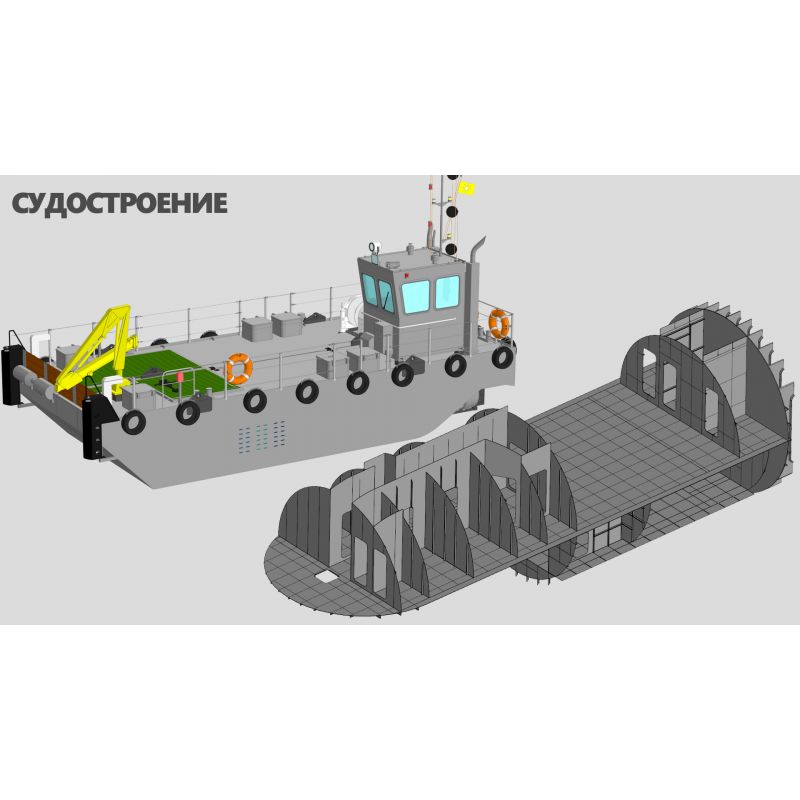

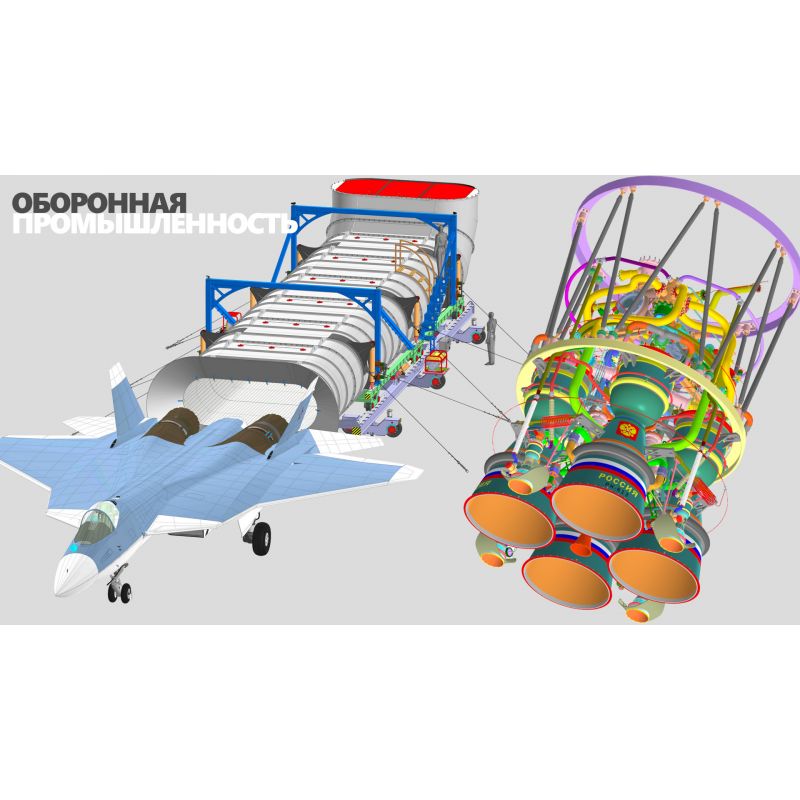

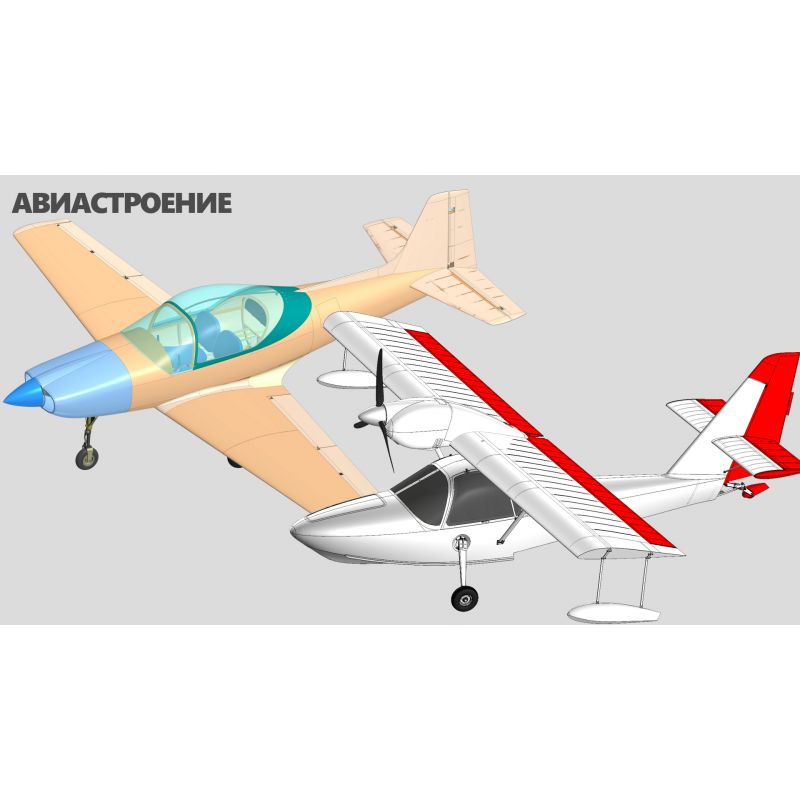

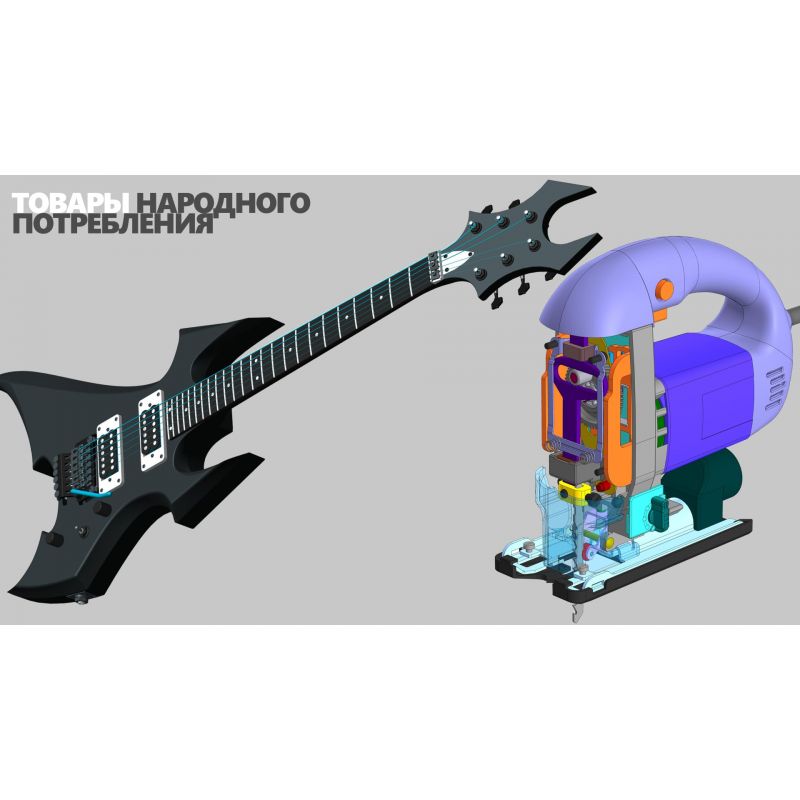

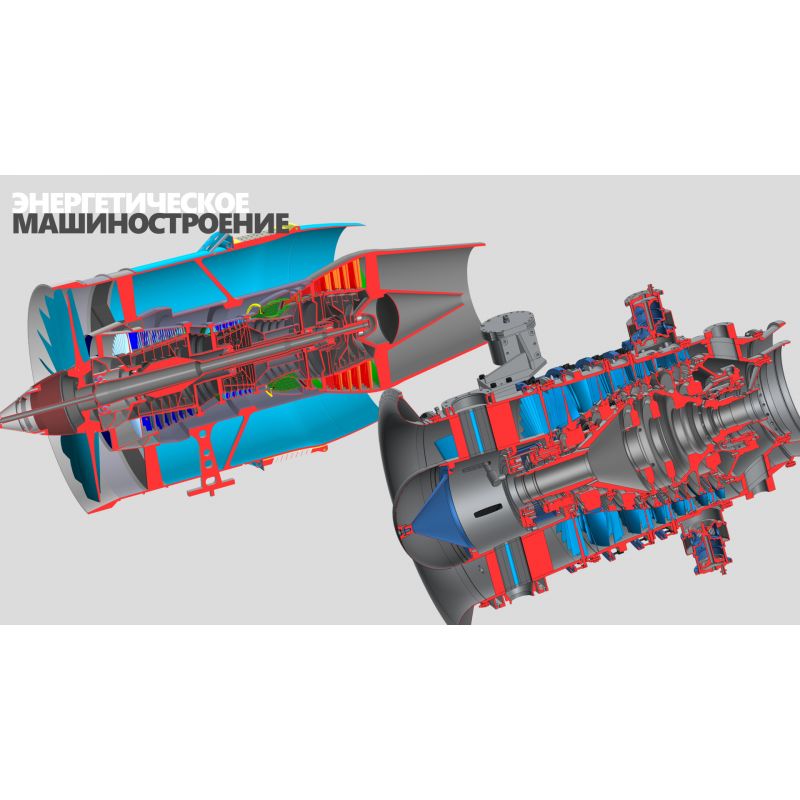

КОМПАС-3D широко используется для проектирования изделий основного и вспомогательного производств в таких отраслях промышленности, как машиностроение (транспортное, сельскохозяйственное, энергетическое, нефтегазовое, химическое и т.д.), приборостроение, авиастроение, судостроение, станкостроение, вагоностроение, металлургия, промышленное и гражданское строительство, товары народного потребления и т. д.

Почему пользователи и руководители выбирают КОМПАС-3D:

• Репутация разработчика
• Популярность продукта
• Стоимость владения
• Импортонезависимость
• Отраслевая направленность
• Удобство использования
• Качественное оформление КД
• Оптимальная функциональность
• Автоматизация частных задач
• Быстродействие
• Динамика развития
• Поддержка имеющихся наработок
• Комплексная автоматизация
• Встраивание в PLM-среду
• Простота освоения
• Оперативная помощь

Компоненты КОМПАС-3D:

• Система трехмерного моделирования деталей и сборочных единиц
• Чертежно-графический редактор (КОМПАС-График)
• Модуль проектирования спецификаций
• Текстовый редактор
• Приложения

ПОЛНОСТЬЮ ИМПОРТОНЕЗАВИСИМАЯ СИСТЕМА

В основе КОМПАС-3D лежит российское геометрическое ядро C3D (создано C3D Labs, дочерней компанией АСКОН) и собственные программные технологии. Ядро C3D уже работает под управлением платформы Linux.

С 11.12.2025 доступна нативная версия КОМПАС-3D, разработанная специально для операционных систем на ядре Linux: ОС Альт Рабочая станция 11, ОС Альт Рабочая станция К 11, РЕД ОС 8.0, Astra Linux 1.8.

В состав включены все основные компоненты (система трехмерного моделирования, графический редактор, модуль создания спецификаций и отчетов, текстовый редактор, средства разработки приложений), а также некоторые приложения: «Распознавание 3D-моделей», «Раскрой», «Размерные цепи», «Каталог: Муфты», «Сервисные инструменты*», «Проверка документа*», «Примеры библиотек*».

* — бесплатное ПО АСКОН.

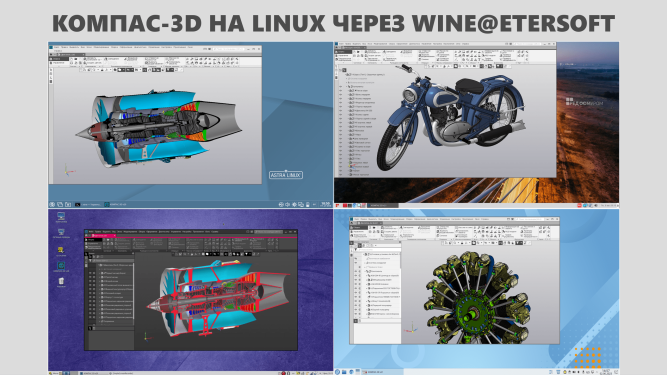

Для применения КОМПАС-3D на других ОС семейства Linux рекомендуется использовать приложение WINE@Etersoft (разработчик — ООО «Этерсофт»)

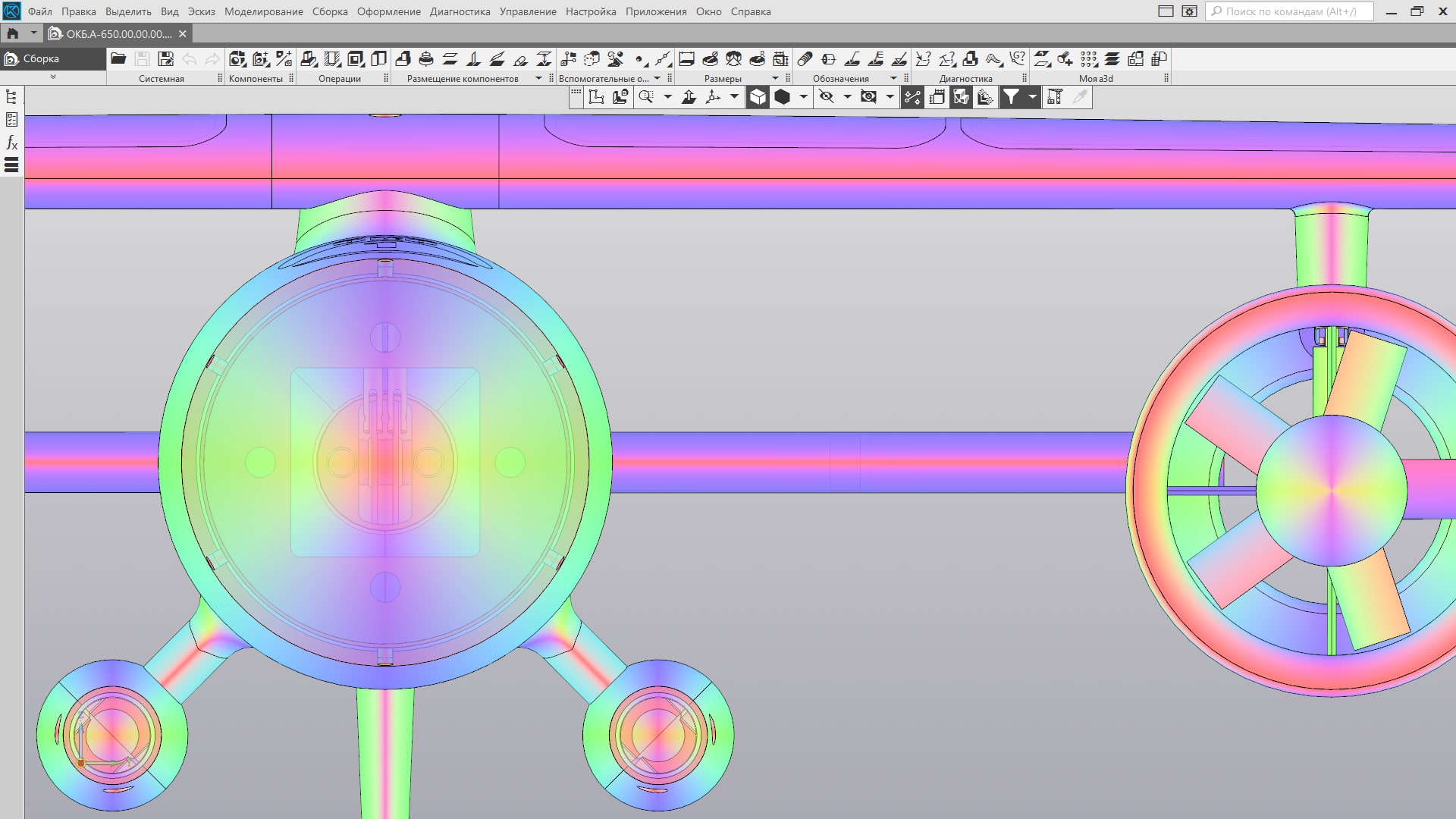

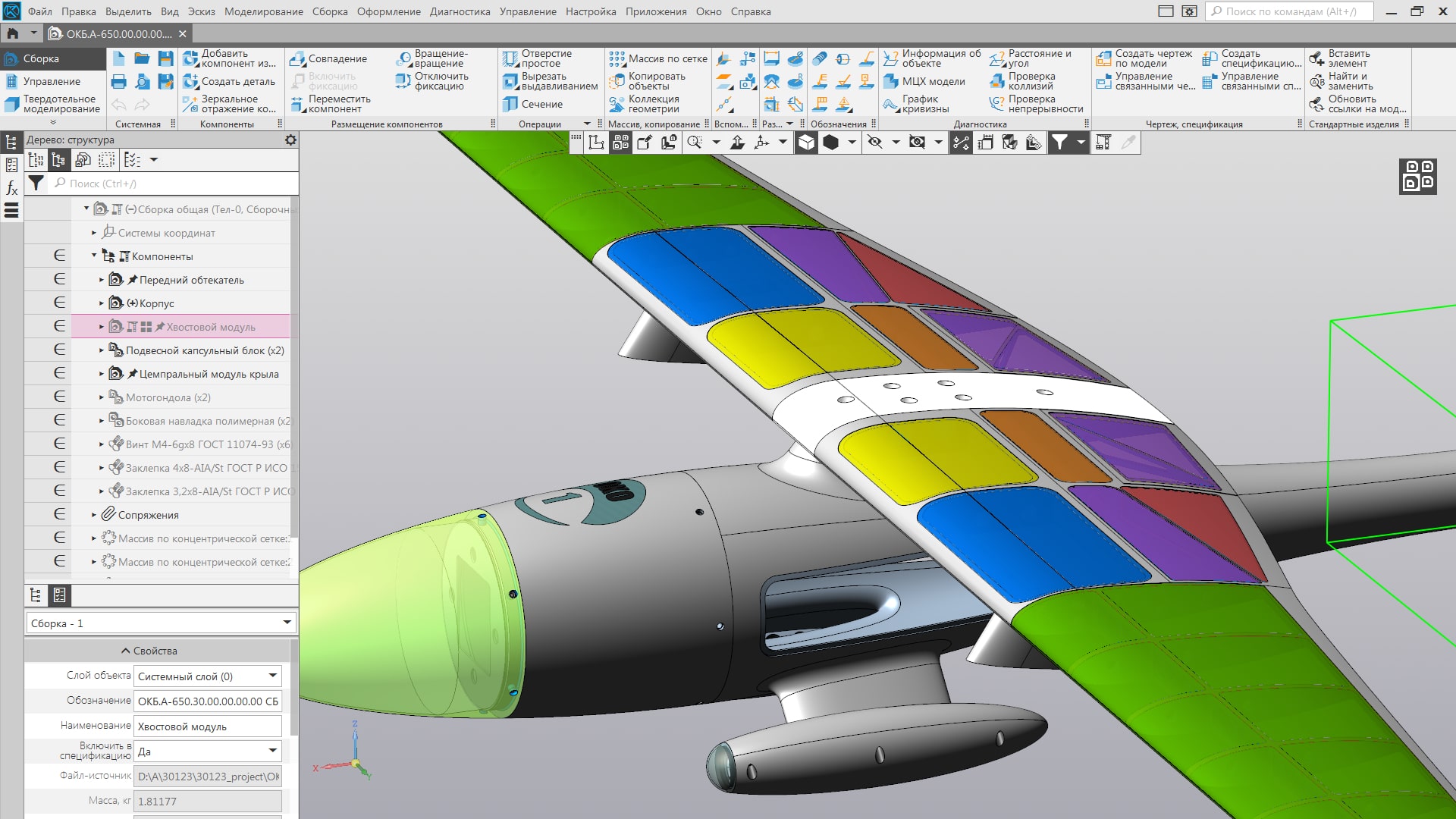

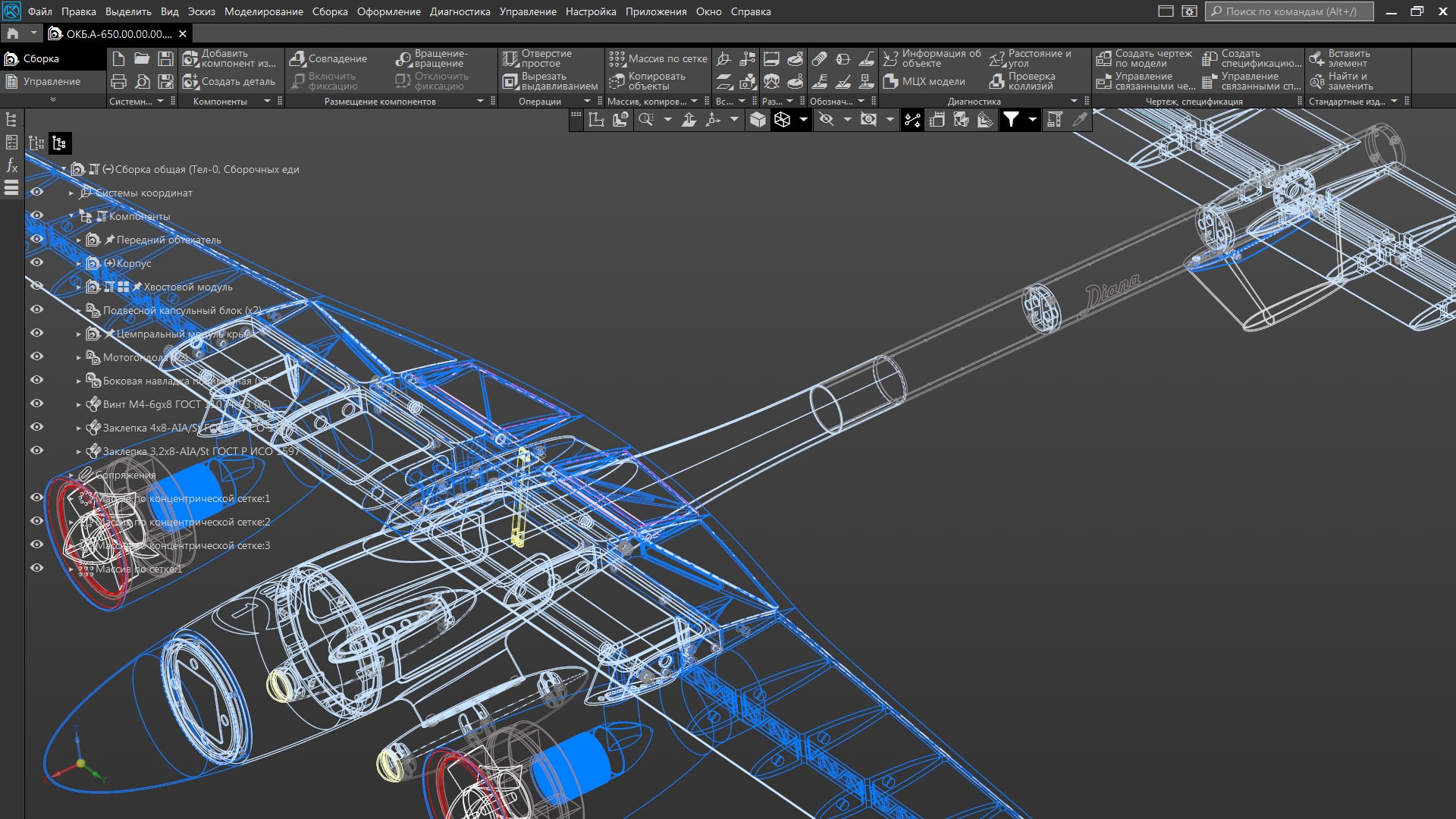

СОВРЕМЕННЫЙ НАСТРАИВАЕМЫЙ ИНТЕРФЕЙС

Не только снижает нагрузку на зрение и сокращает лишние действия, но и обеспечивает полную концентрацию внимания пользователя на рабочем документе.

МЕТОДИКИ ПРОЕКТИРОВАНИЯ

Существуют два основных подхода к проектированию изделий — «снизу вверх» и «сверху вниз». В КОМПАС-3D эти подходы реализуются с помощью методик проектирования изделия. Например, для коллективного проектирования нового изделия средней или высокой сложности, большую часть компонентов которого предстоит разработать «с нуля», наиболее оптимальной будет методика «Сверху вниз с предварительной компоновкой». К основным преимуществам применения данной методики относится организация параллельной разработки изделия несколькими исполнителями, а также значительное сокращение времени на внесение изменений в проект.

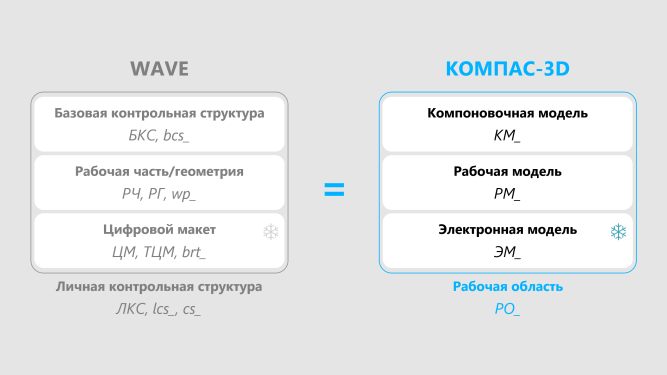

КОМПАС-3D также поддерживает методику нисходящего коллективного проектирования изделий и содержит инструменты, аналогичные технологии WAVE: копирование геометрических объектов с «заморозкой» ассоциативной связи, отслеживание и управление изменениями в процессе коллективной работы, компоновочная геометрия и др.

Основные виды трёхмерного моделирования в КОМПАС-3D:

• твердотельное — за счет операций формообразующих (выдавливания, вращения, по сечениям и др.) и формоизменяющих (фасок, скруглений, отверстий, уклонов и др.);
• тповерхностное — получение геометрии модели на основе поверхностей (линейчатых, конического сечения, по сети кривых или точек, по траектории и др.);
• листовое — моделирование листовых деталей методом гибки или штамповки с дальнейшим получением «развертки»;
• объектное — моделирование сборочных единиц с использованием готовых типовых отраслевых деталей (крепежа, кабельных каналов, шлангов, металлоконструкций и др.).

ПОДДЕРЖКА ГОСТ 2.052-2015 «ЭЛЕКТРОННАЯ МОДЕЛЬ ИЗДЕЛИЯ»

КОМПАС-3D содержит инструменты создания в 3D-модели необходимых и достаточных данных для ее производства: размеры, элементы обозначения (осевые линии, резьбы, базы, допуски форм и т. д.), технические требования, неуказанная шероховатость. Это значит, что КОМПАС-3D уже сейчас позволяет отказаться от электронных чертежей изделия.

РАСЧЕТЫ И АНАЛИЗ

КОМПАС-3D позволяет выполнять следующие инженерные расчеты:

• Расчет массо-центровочных характеристик (2D/3D)
• Расчет пружин и механических передач (2D/3D)
• Динамический анализ поведения механизмов (3D)
• Экспресс-анализ прочности (3D)
• Топологическая оптимизация изделия (3D)
• Геометрическая оптимизация (3D)

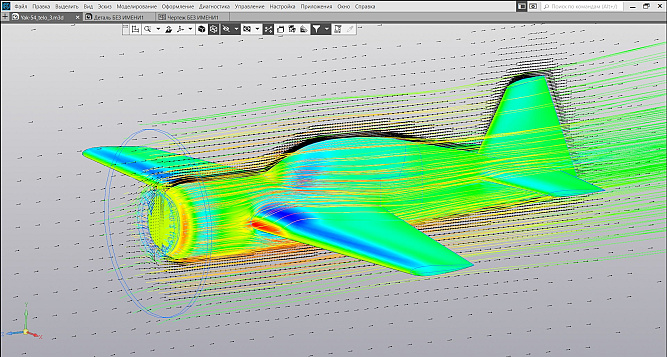

• Анализ течения жидкости и газа (3D)
• Анализ теплопроводности и естественной конвекции (3D)
• Расчет размерных цепей (2D)

КАЧЕСТВЕННОЕ ОФОРМЛЕНИЕ КОНСТРУКТОРСКОЙ И ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

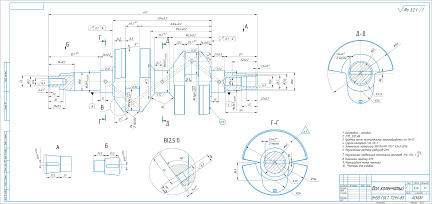

Одно из главных преимуществ КОМПАС-3D — оформление документации в полном соответствии с правилами ЕСКД или СПДС. Это подтверждают пользователи других CAD-систем, выполняя 3D-модели изделий в своей САПР, а чертежи, спецификации, схемы, ведомости — в КОМПАС-3D.

ПОИСК И ИСПРАВЛЕНИЕ ОШИБОК В ЧЕРТЕЖАХ И 3D-МОДЕЛЯХ

КОМПАС-3D позволяет осуществлять проверку документов на соответствие стандартам оформления по ЕСКД (например, размещение текста или допустимое расстояние между размерными линиями), а также проверку моделей на технологичность (например, расположение отверстий или разрешенные значения шероховатости).

Всего доступно около 200 различных проверок, которые улучшат качество разрабатываемых моделей и документации и помогут исправить ошибки до передачи изделия в производство.

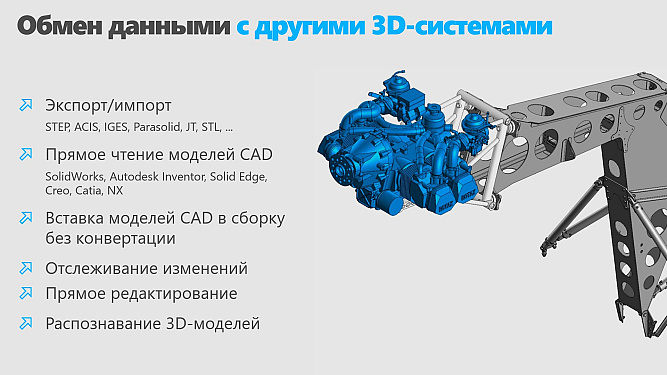

ОБМЕН ДАННЫМИ С ДРУГИМИ САПР

Возможности КОМПАС-3D по обмену информацией с другими CAD-системами:

• Экспорт и импорт (с последующим редактированием) 3D-геометрии и данных о модели через форматы STEP, ACIS, IGES, Parasolid и др.

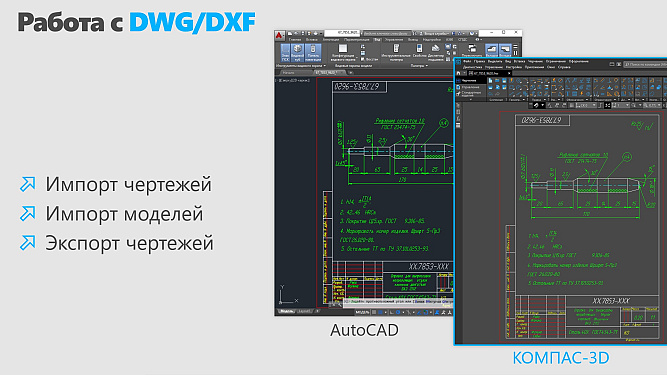

• Экспорт и импорт (с последующим редактированием) 2D-геометрии через форматы DWG и DXF.
• Прямой импорт (с последующим редактированием) файлов наиболее распространенных CAD-систем (SolidWorks, Autodesk Inventor, Solid Edge, Creo, NX, Catia).

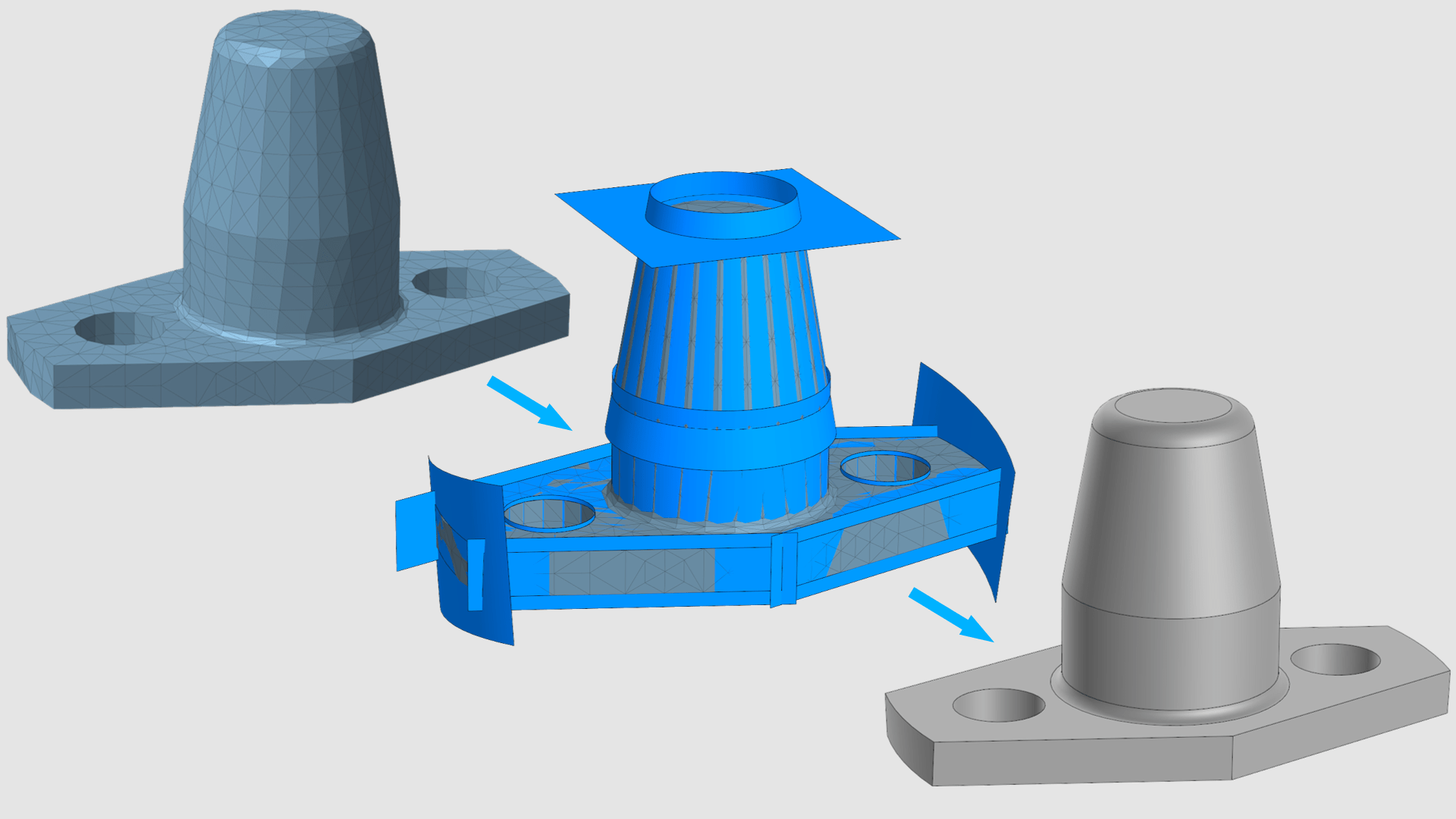

РЕВЕРС-ИНЖИНИРИНГ

Возможности КОМПАС-3D по работе с данными 3D-сканирования:

• импорт данных через форматы STL, OBJ, JT с получением полигонального 3D-объекта
• импорт облака точек (до 10 тыс. шт.) в формате TXT с получением сплайновой поверхности
• построение кривой пересечения набора поверхностей полигонального объекта с плоскостью
• совмещение полигонального объекта с телом или поверхностью
• преобразование группы «полигонов» в поверхность различных форм — плоскую, цилиндрическую, коническую, сферическую, тороидальную, сплайновую
• указание направляющего объекта и корректировка числовых параметров новых поверхностей, создаваемых на основе полигонов

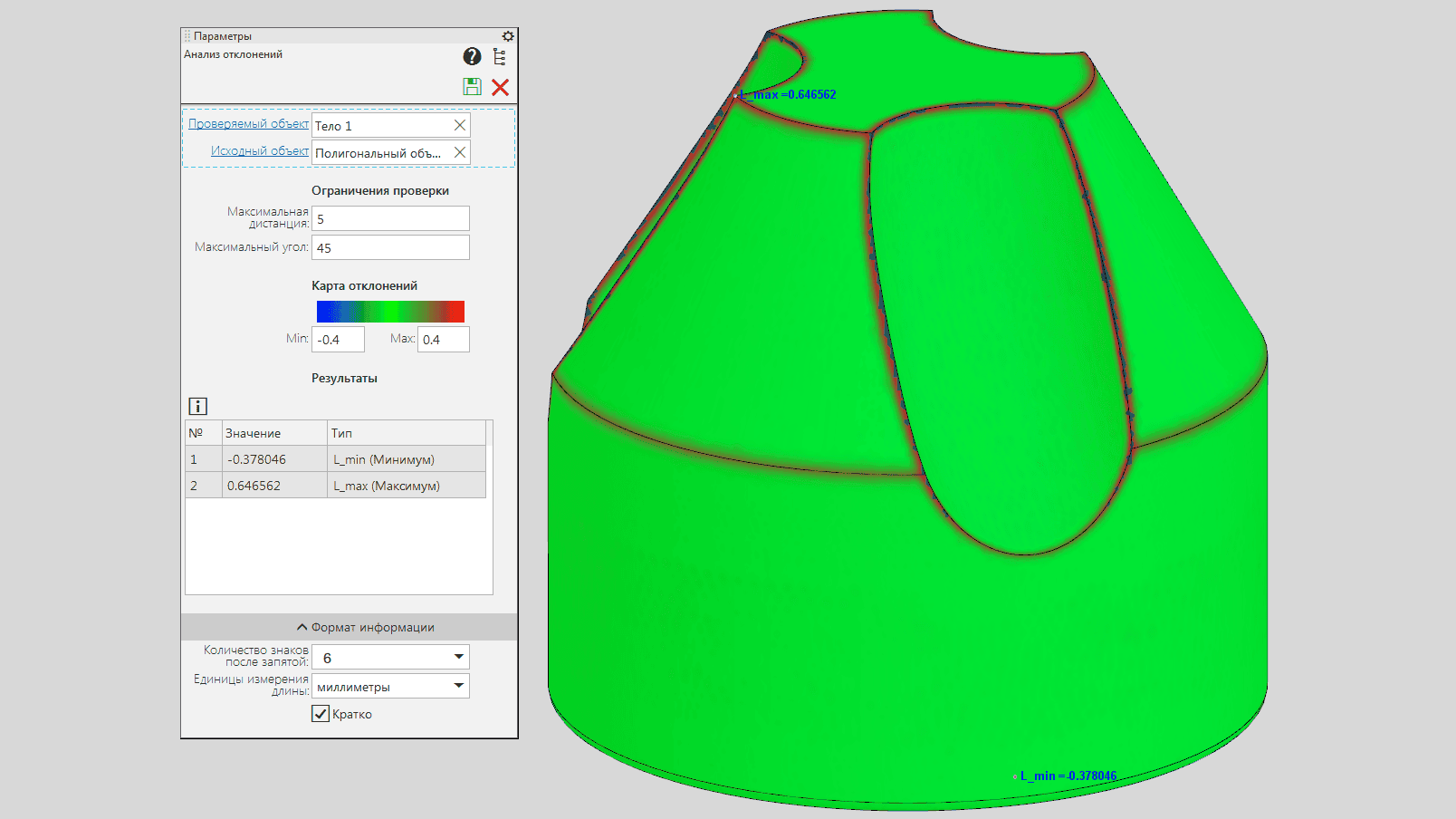

• анализ отклонения полигонального объекта от тела, поверхности или грани.

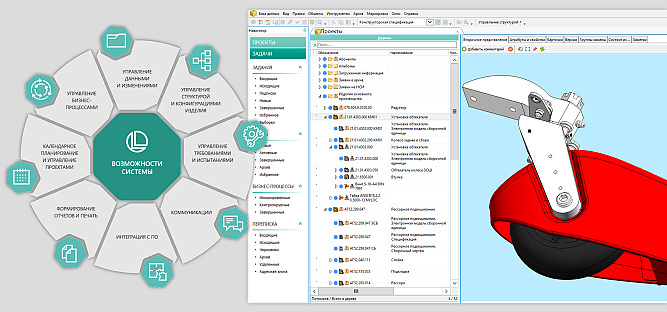

ИНТЕГРАЦИЯ С СИСТЕМАМИ УПРАВЛЕНИЯ ЖИЗНЕННЫМ ЦИКЛОМ ИЗДЕЛИЯ

После завершения проектирования жизненный цикл изделия (ЖЦИ) продолжается этапами технологической подготовки производства, испытания, изготовления, эксплуатации изделия и т. д. Для автоматизации этих этапов необходима система управления ЖЦИ, система PLM-класса. КОМПАС-3D содержит необходимые инструменты для встраивания (интеграции) в любые существующие PLM-среды. Наиболее тесная интеграция организована с системой управления инженерными данными ЛОЦМАН:PLM (разработка АСКОН)

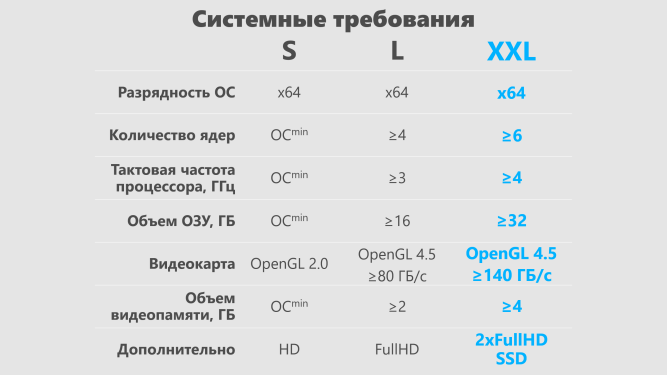

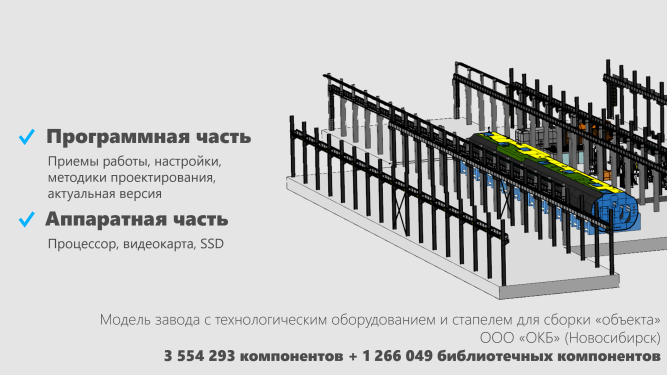

ПРОИЗВОДИТЕЛЬНОСТЬ

Создавать изделия любой сложности стало возможным, благодаря реализованной в 2018 году концепции быстродействия КОМПАС-3D. Однако работы над производительностью системы продолжаются и по сей день, поэтому каждая новая версия будет быстрее предыдущей. На данный момент ускорено более 50 процессов, внедрены специальные приёмы работы с большими сборками, используются необходимые ресурсы аппаратной части (процессоров, видеокарт).

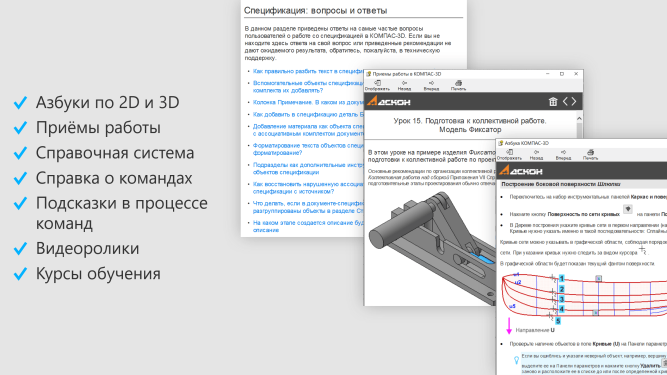

ОСВОЕНИЕ

Пройдите базовый курс обучения в офисах компании АСКОН. Для самостоятельного изучения воспользуйтесь интерактивными азбуками по 2D и 3D, приёмами работы, справочной системой, подсказками в процессе команд.

ПОДДЕРЖКА

Отработку предложений и любых инцидентов по продукту ведет Служба технической поддержки АСКОН. Техническое сопровождение всех лицензионных пользователей КОМПАС-3D предоставляется бесплатно через Личный кабинет сайта технической поддержки.

Ещё один канал помощи — это сообщество пользователей КОМПАС-3D. Вы можете обратиться по самым разным вопросам о продукте в Форум пользователей ПО АСКОН или социальные сети.
