Голографический макетный стол NettleBox

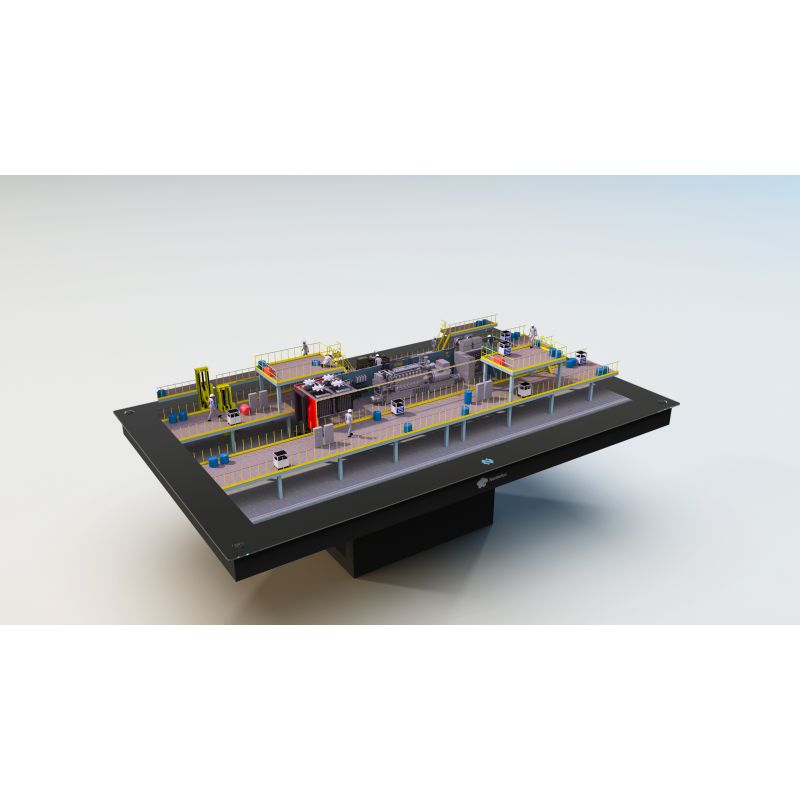

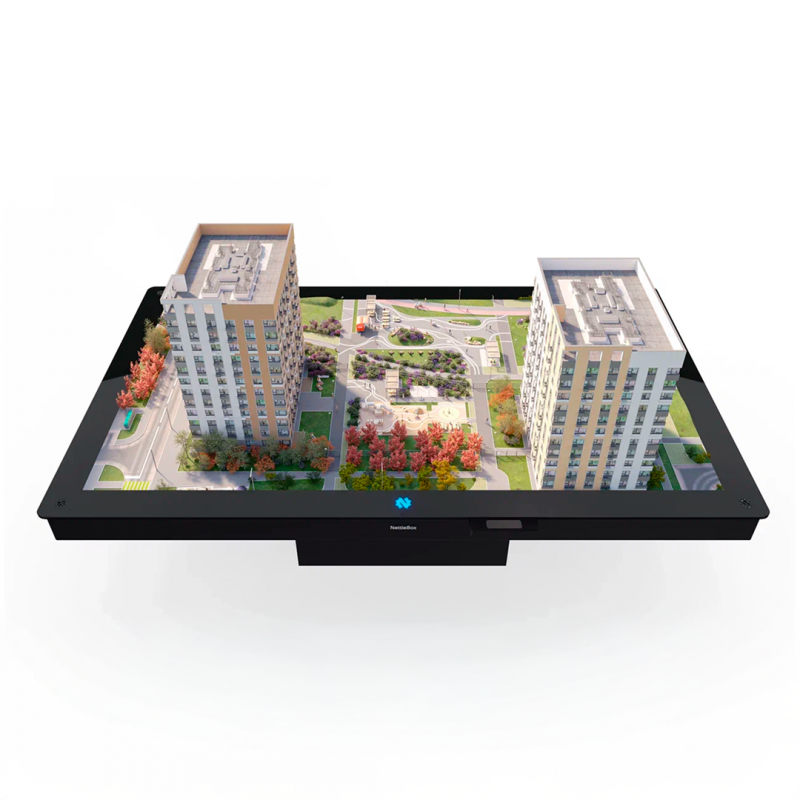

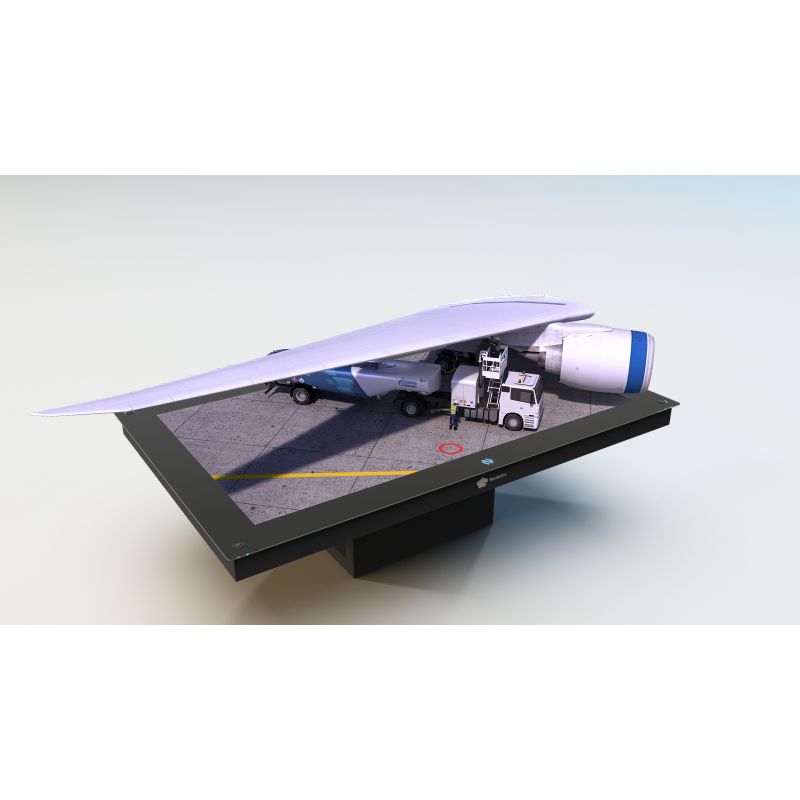

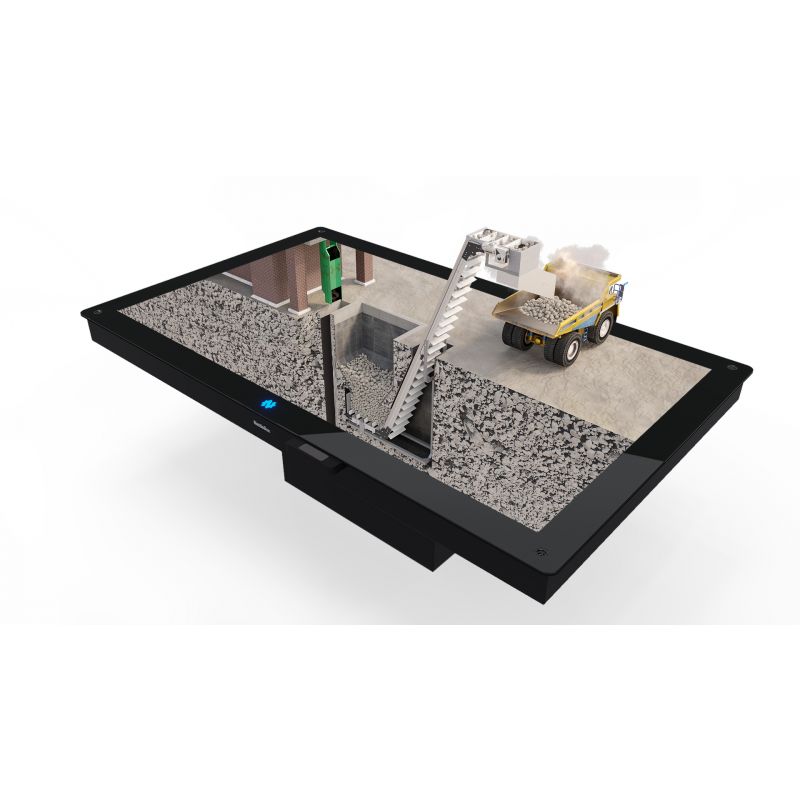

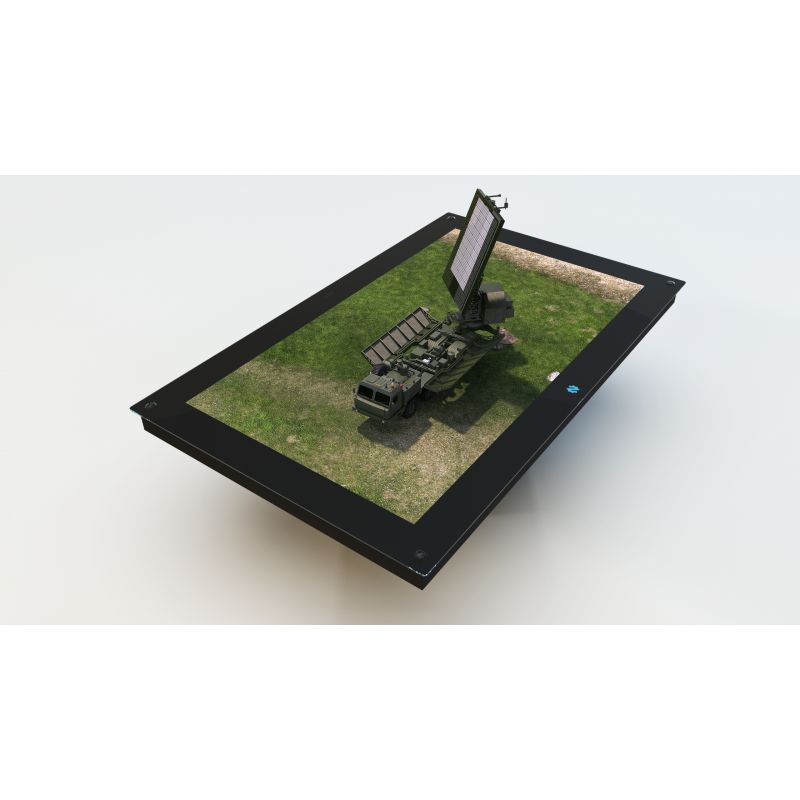

Голографический макетный стол NettleBox — интерактивная система визуализации, создающая эффект «виртуальной голограммы». Технология позволяет демонстрировать объемные трехмерные объекты на обычном плоском экране. Благодаря специальным 3D-очкам и запатентованной системе отслеживания положения головы у зрителя возникает полная иллюзия, что он рассматривает реальный физический объект, а не изображение на плоскости. Для наблюдателя модель буквально «вырастает» над поверхностью стола.

Ключевая особенность, значимая для образовательного процесса, — возможность свободно перемещаться вокруг экрана и рассматривать виртуальную модель со всех сторон, как если бы она была настоящей. Это позволяет сформировать у учащихся корректное пространственное представление об объектах, которые невозможно продемонстрировать в классе традиционными средствами: внутреннее строение органов, кристаллические решетки, трехмерные модели объектов, техники и механизмов.

Система NettleBox конструктивно состоит из дисплея с диагональю 65 дюймов, встроенного в корпус-стол, четырех высокоскоростных камер по углам экрана для трекинга положения пользователя, активных 3D-очков с двумя инфракрасными маркерами, а также встроенного процессора (сервера), который обрабатывает данные с камер в реальном времени и управляет 3D-движком с частотой рендеринга 120 кадров в секунду.

Работа NettleBox основана на механизме параллакса — изменения положения объектов друг относительно друга при движении наблюдателя. Инфракрасные камеры фиксируют положение маркеров на очках пользователя более 900 раз в секунду, вычисляя координаты левого и правого глаза с точностью до миллиметра. Полученные данные передаются в 3D-движок, который в реальном времени пересчитывает два изображения — для левого и правого глаза. Изображение выводится на экран и благодаря высокой скорости обновления мозг «склеивает» две картинки в единый объемный образ, воспринимаемый как реальный объект.

В отличие от 3D-кинотеатра, где иллюзия объема создается только за счет бинокулярного эффекта, NettleBox задействует естественную для человека механику восприятия глубины при движении. В результате объект не просто выглядит объемным, а ведет себя как настоящий при изменении угла обзора.

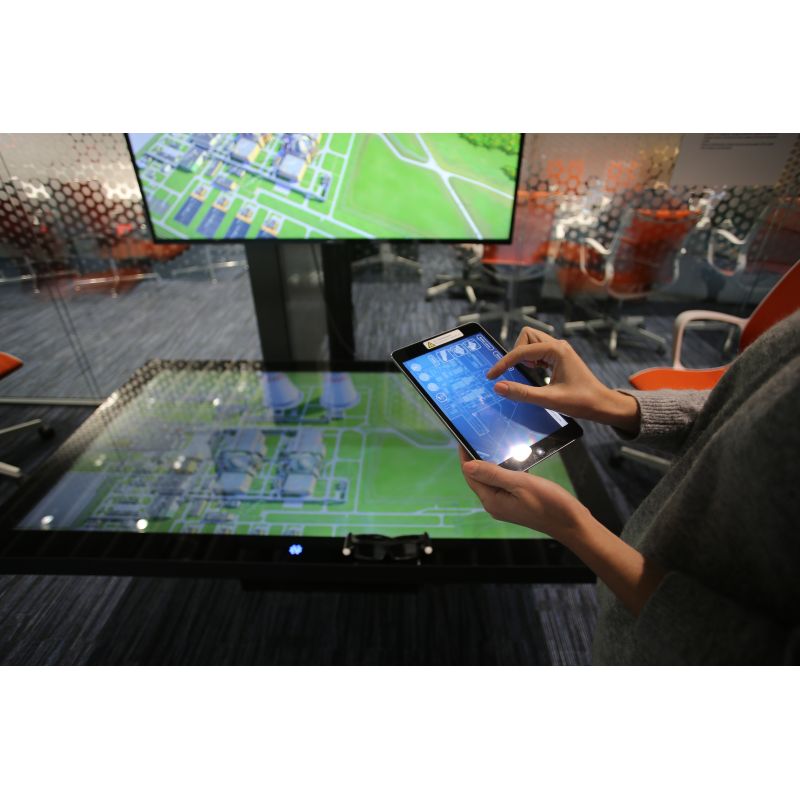

Управление моделью (масштабирование, смена этапов анимации, вывод технической информации) осуществляется через внешний интерфейс — планшет. Преподаватель может как демонстрировать модель всей группе, так и приглашать к интерактивной работе отдельных учащихся.

NettleBox поставляется с библиотекой 1000+ предустановленных образовательных моделей, а также поддерживает импорт контента в распространенных 3D-форматах.

Оборудование произведено в России и внесено в реестр Минпромторга РФ, а также включено в приказ Минпросвещения №804, что означает его соответствие требованиям для оснащения российских учебных заведений.
