Геоскан 701

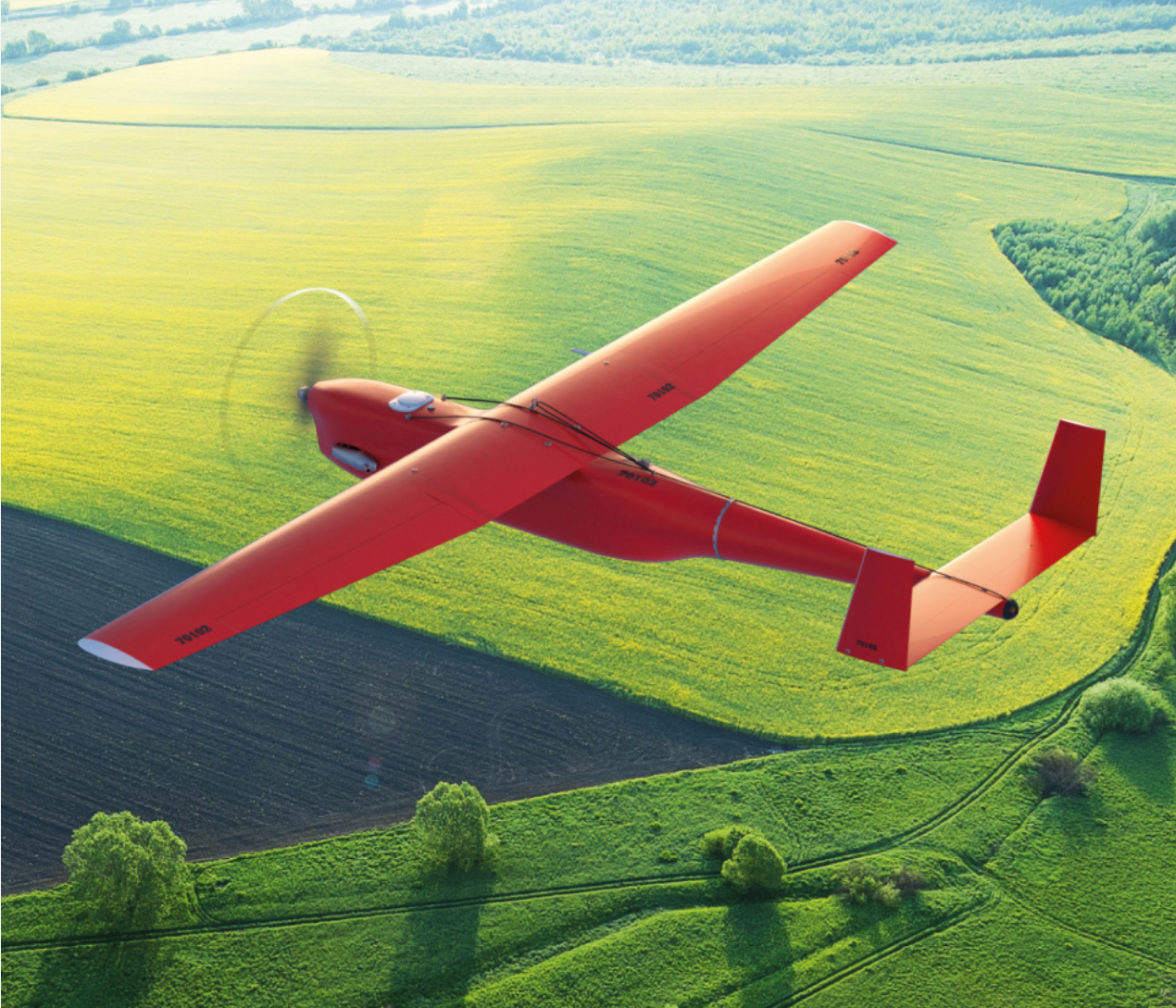

Геоскан 701 — комплекс для аэрофотосъемки максимальной производительности.

• Длительность полета: До 10 часов
• Площадь съемки: 250 км² (10 см/пикс)

Материалы аэрофотосъемки с Геоскан 701 — набор снимков с точными моментами фотографирования и данные ГНСС-приемника геодезического класса. Результатами дальнейшей обработки данных в программе Agisoft Metashape являются ортофотопланы, цифровые модели местности и цифровые модели рельефа в любой системе координат, в том числе без использования в планово-высотном обосновании опорных точек.

Основное преимущество Геоскан 701 — возможность выполнять съемку труднодос- тупных районов, в том числе в Сибири, Арктике и на Дальнем Востоке, когда точка старта находится на значительном удалении от объекта съемки.

Преимущества

Максимальная производительность

• ДВС позволяет выполнять полетные задания с длиной маршрута до 1000 км.
• Возможность одновременной установки нескольких камер.

Высокая точность

• Бортовой ГНСС-приемник геодезического класса и точное определение момента съемки позволяют достичь высокой точности определения координат центров проекций (КЦП) снимков в режиме PPK/РРР до 1,5 см.
• Среднеформатная камера PhaseOne iXM с разрешением 100 Мпикс обеспечивает высокую чувствительность, широкий диапазон и низкий уровень шума. Каждая фотокамера проходит точную фотограмметрическую калибровку с определением элементов внутреннего ориентирования камеры. В совокупности это позволяет достигать плановой точности фотограмметрической модели до 3 см*.

* при получении снимков с пространственным разрешением 3 см/пикс

Удобство

• Автоматическое построение маршрута для выделенной области и заданных параметров съемки в ПО Geoscan Planner.
• Полностью автоматический полет после старта с катапульты. Закончив полет, БПЛА приземлится на парашюте в заданной области.
• Конвертация ГНСС-данных в RINEX-файл с временными метками моментов фотографирования для расчёта кинематики в любом специализированном ПО.
• Возможность кастомизации полезной нагрузки.

Надежность

• Связь между устройствами осуществляется с помощью помехоустойчивого интерфейса CAN.
• Аварийный режим работы в случае обледенения трубки ПВД.
• Автоматическая проверка всех систем перед запуском.
• Наличие автономного бортового самописца.
• Автономный полет с отслеживанием положения борта через систему Iridium вне зоны действия радиосвязи с НСУ.
• Увеличенный срок службы ДВС достигаемый за счет модернизации.
• Гибридная система посадки: парашют с баллонетом.

Геоскан 701 — комплекс для аэрофотосъемки, который соответствует позиции «Беспилотная авиационная система самолетного типа с ДВС» из методических рекомендаций Министерства просвещения РФ по созданию и оснащению классов для обучения программам СПО в сфере разработки, производства и эксплуатации БАС.

Примеры съемки

Комплектация Геоскан 701

В состав комплекса Геоскан 701 входит беспилотное воздушное судно и пусковая установка, два транспортировочных кейса: для катапульты и для борта. Общая масса составляет 160 кг.

Технические характеристики

Макс. продолжительность полета:

10 ч.

Макс. площадь съемки за один полет:

70 км² (3 см/пикс) /250 км² (10 см/пикс)

Размах крыла:

3,3 м

Скорость полета:

80-120 км/ч

Максимальная взлетная масса:

22 кг

Максимальная масса полезной нагрузки:

3,5 кг

Максимальная протяженность маршрута:

1 000 км

Максимальная высота полета (над уровнем моря):

4 500 м

Четырёхтактный бензиновый ДВС:

объем — 40 см³, мощность — 3.75 л.с.

Время подготовки к взлету:

30 мин.

Взлет/Посадка:

С пусковой установки / На парашюте + баллонет

Рабочий диапазон температур:

от -20° до 40°С

Габариты кейсов:

170×68×30 см

Gеoscan Planner

ПО Gеoscan Planner позволяет строить полетные задания для съемки площадных и линейных объектов, использовать различные режимы полета (по точкам, с учетом рельефа и др.), загружать kml- и kmz-файлы, использовать различные картографические подложки, контролировать полет и вносить изменения в полетное задание в процессе его выполнения. После завершения миссии создается RINEX-файл с временными метками моментов фотографирования.

Особенности Geoscan Planner:

• 3D-среда для планирования полетных заданий с учетом рельефа
• Подгрузка и редактирование пользовательских карт и подложек (wms, wmts, tiff, kmz, tls)
• Автоматическое построение полетного задания по kml-файлам
• Множество систем координат
• Дистанционное ручное управление
• Режим плеера

ПО Geoscan Planner входит в комплект поставки.
