Геоскан 401 Геофизика

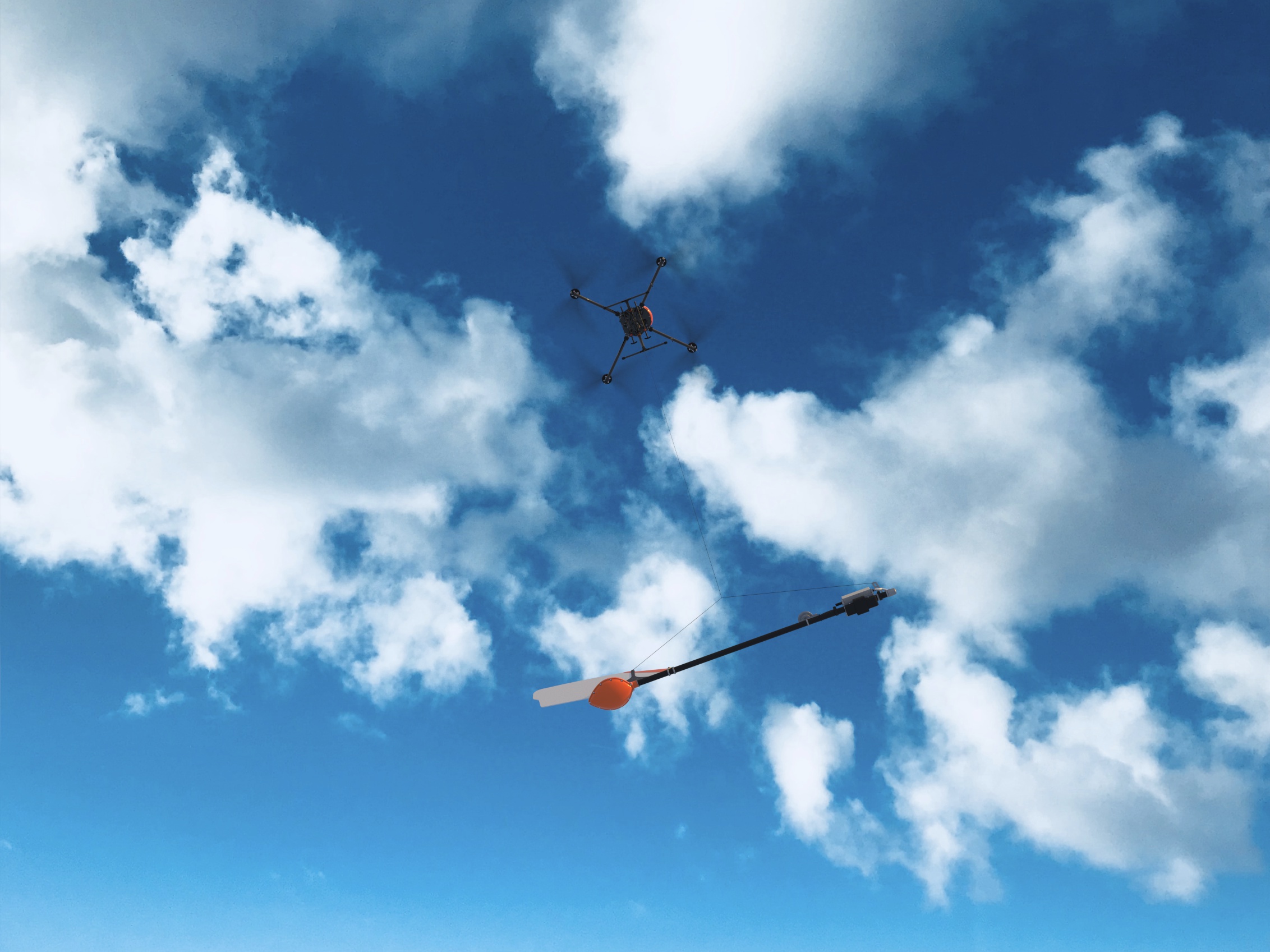

СЪЕМКА С БВС, ОСНАЩЕННОГО КВАНТОВЫМ МАГНИТОМЕТРОМ

• Полет в автоматическом режиме
• Возможность полета на малой высоте с огибанием рельефа
• Исключение влияния собственных магнитных полей

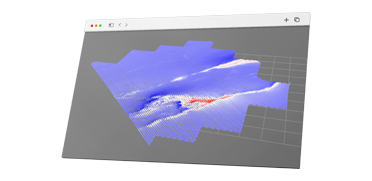

АВТОМАТИЧЕСКАЯ ВИЗУАЛИЗАЦИЯ ДАННЫХ

• Геопривязка данных и интерполяция на трехмерную равномерную сетку
• Полевой анализ данных
• Возможность разбить данные на отдельные маршруты

ОБРАБОТКА, АНАЛИЗ И ИНТЕРПРЕТАЦИЯ

• Учет данных с магнитных вариационных станций
• Построение карт магнитного поля с изолиниями
• Экспорт результатов в форматах: *.gdb, *.grd, *.txt и др.

Этапы работ

ВЫЧИСЛЕНИЕ ВЕРТИКАЛЬНОГО ГРАДИЕНТА МАГНИТНОГО ПОЛЯ

ВЫЯВЛЕНИЕ АНОМАЛИЙ МАГНИТНОГО ПОЛЯ

ПОСТРОЕНИЕ КАРТЫ ВЫСОТ

АЭРОФОТОСЪЕМКА МЕСТНОСТИ

Эффективность метода

• Максимальная крейсерная скорость выполнения магнитной съемки: 36 км/ч.
• Минимальная относительная безопасная высота полета зависит от ландшафтных условий участка и начинается от 1 м, а максимальная может доходить до 4000 м над уровнем моря.
• Продолжительность одного вылета (от взлета до посадки) определяется емкостью аккумулятора электропитания БВС и массой полезной нагрузки и составляет до 45 минут. За это время может быть выполнено 22 пог. км аэромагнитной съемки (с учетом подлета и отлета).
• За один съемочный день, периодически заменяя батарею, можно выполнить до 330 пог. км съемочных маршрутов.

До 330 погонных км в день

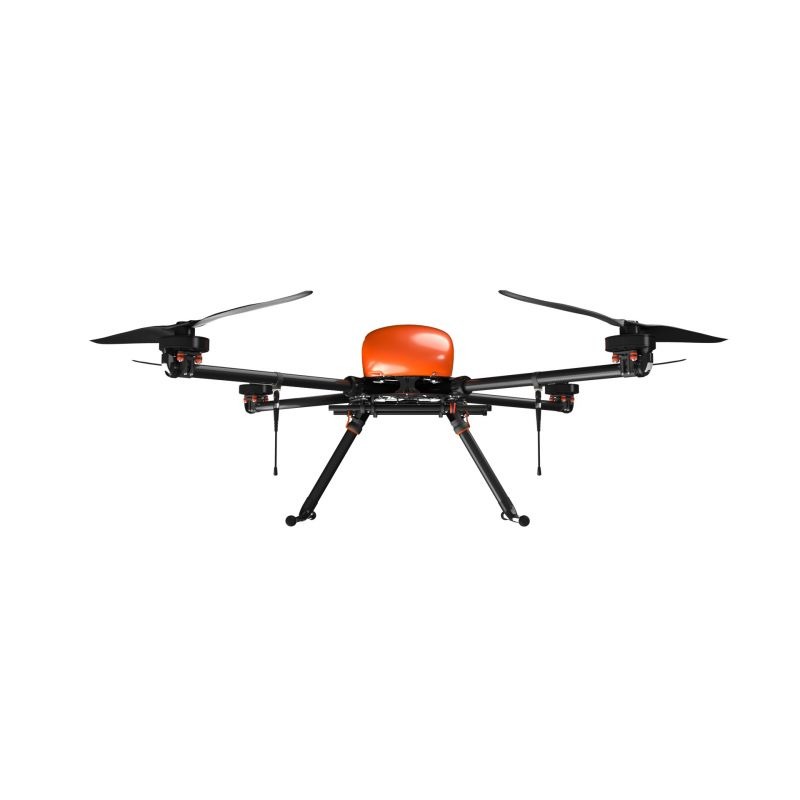

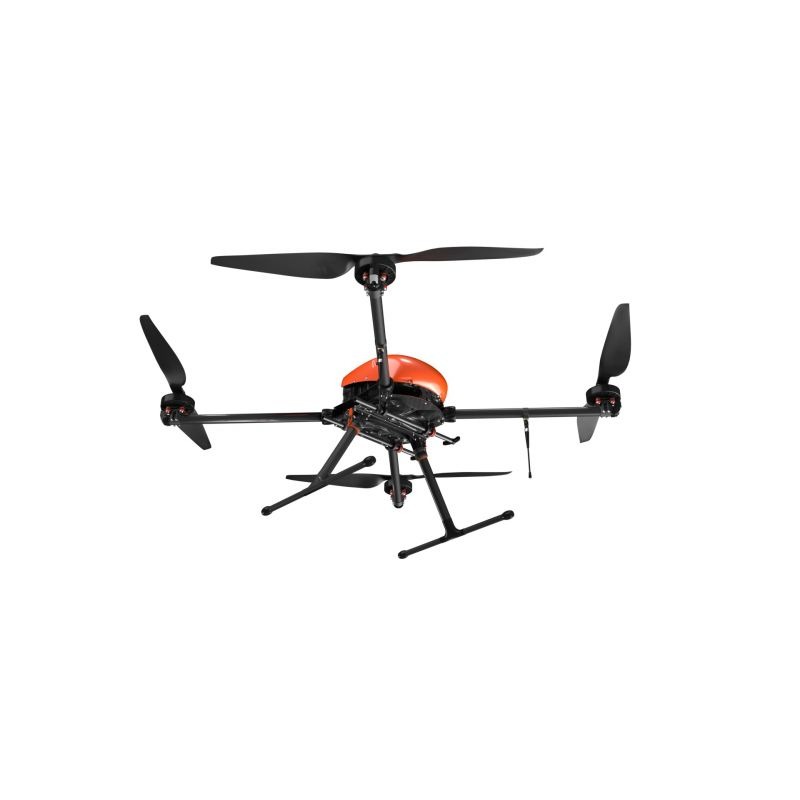

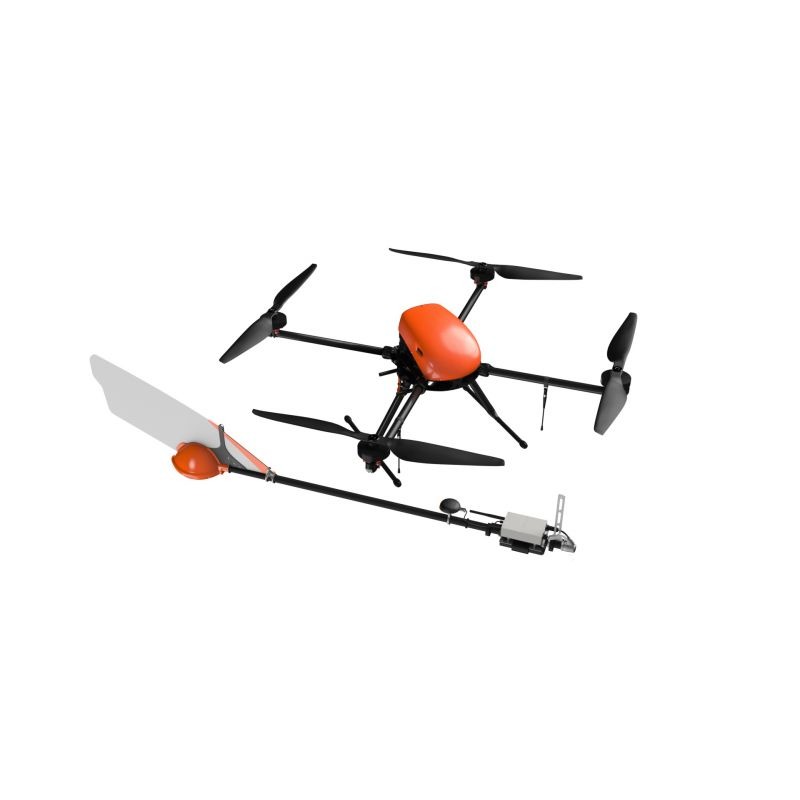

Магнитометрический комплекс «Геоскан 401 Геофизика»

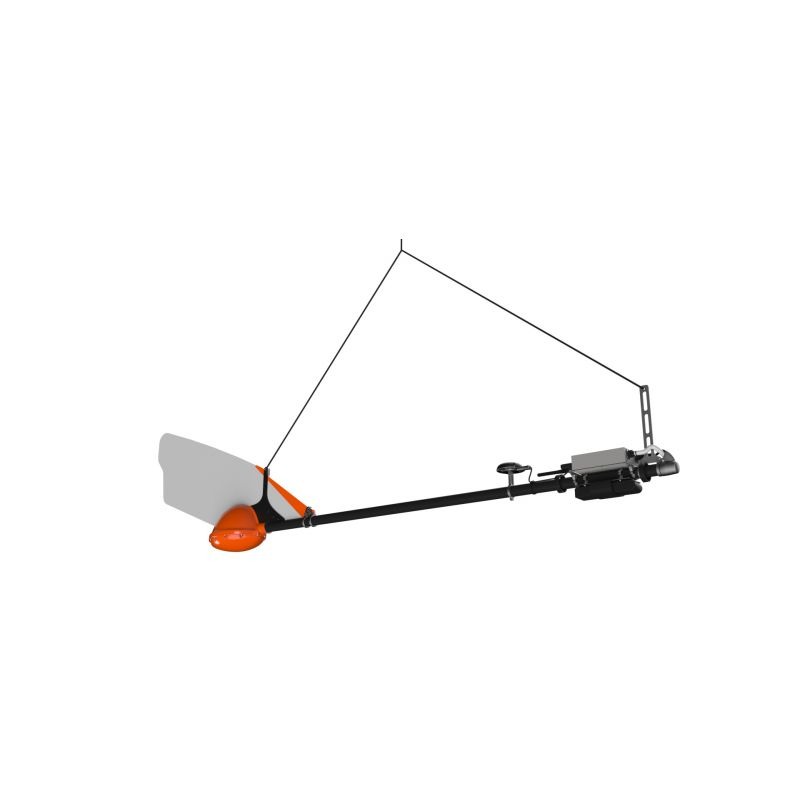

Сочетает в себе маневренность БВС и чувствительность квантового магнитометра с рубидиевым датчиком. Система позволяет выполнять высокоточную аэромагнитную съемку с огибанием рельефа на малой высоте.

Комплекс дает возможность объемного изучения магнитного поля за счет повысотных съемок и отработки вертикального профиля, благодаря чему можно применять новые приемы анализа и интерпретации данных магнитометрии. Это позволит создавать объемные геомагнитные модели нового по достоверности уровня.

Geoscan Planner

Управление без пультов и навыков пилотирования.

Программное обеспечение Gеoscan Planner позволяет строить полетные задания площадных и линейных объектов, использовать различные режимы полета (полет по точкам, полет с учетом рельефа и др.), загружать *.kml и *.kmz файлы, использовать различные картографические подложки.

Достаточно выделить область съемки на карте или загрузить из файла, и программа сама построит полетное задание, отправит его на беспилотник и проконтролирует качественное выполнение полета.
