Описание комплекса

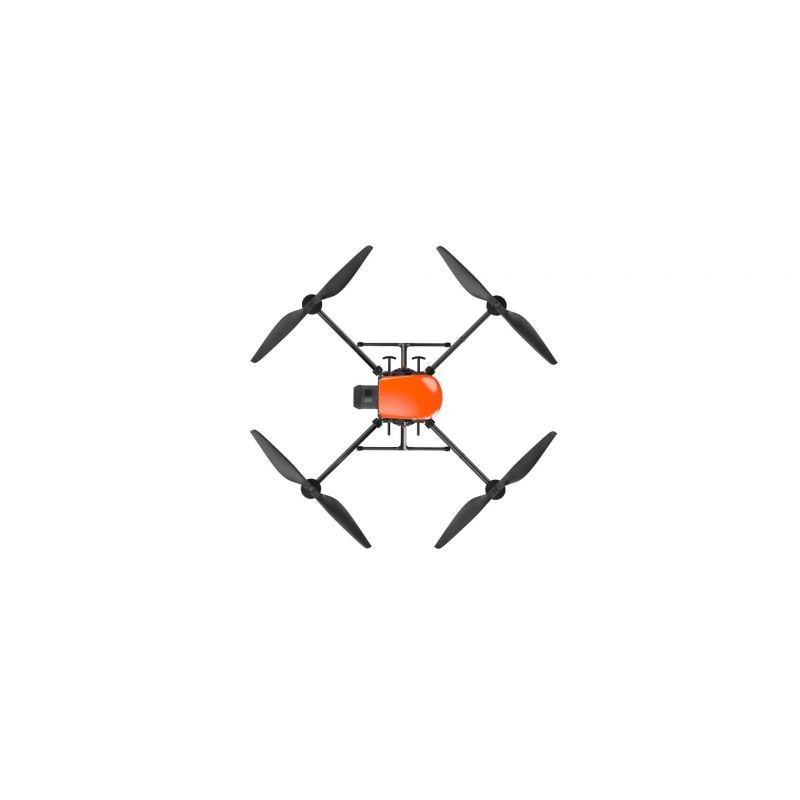

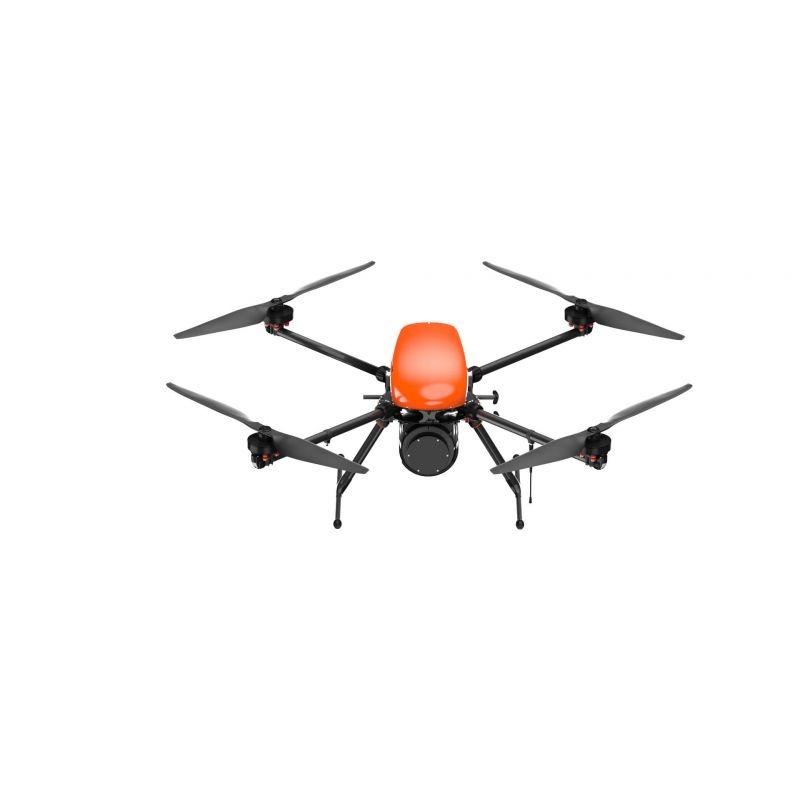

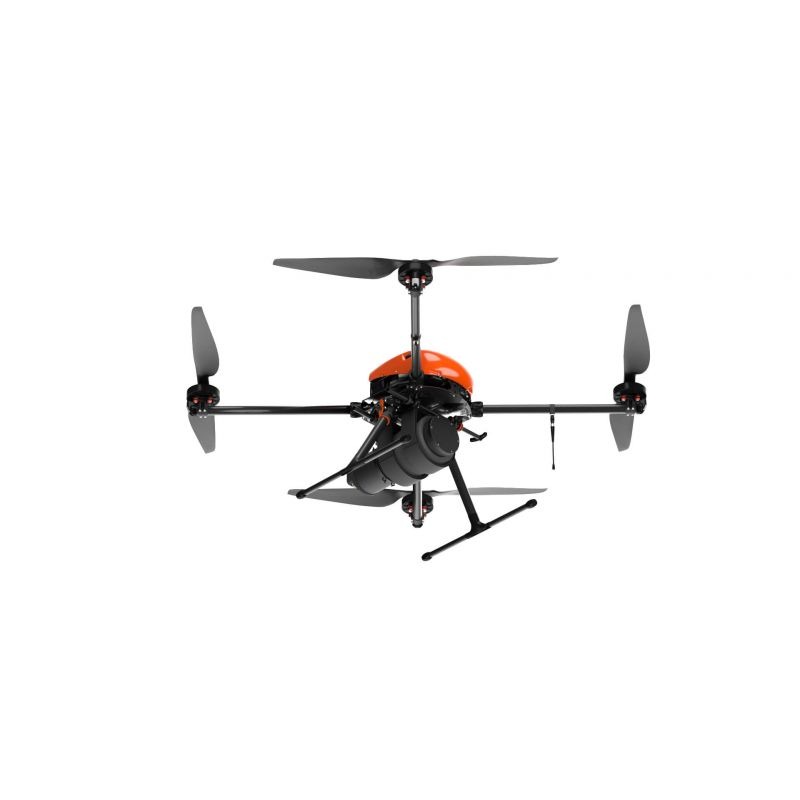

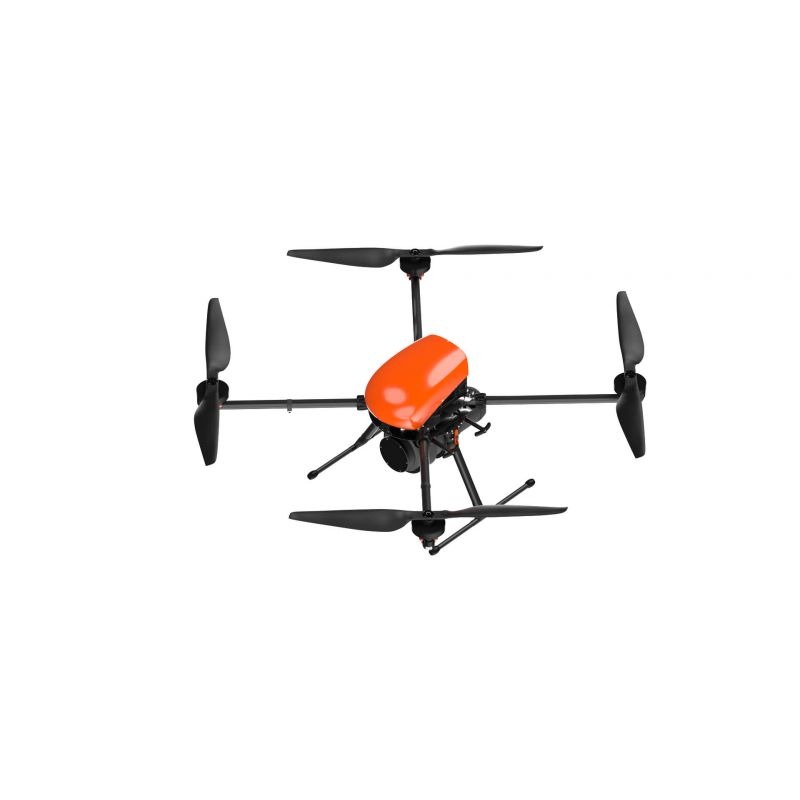

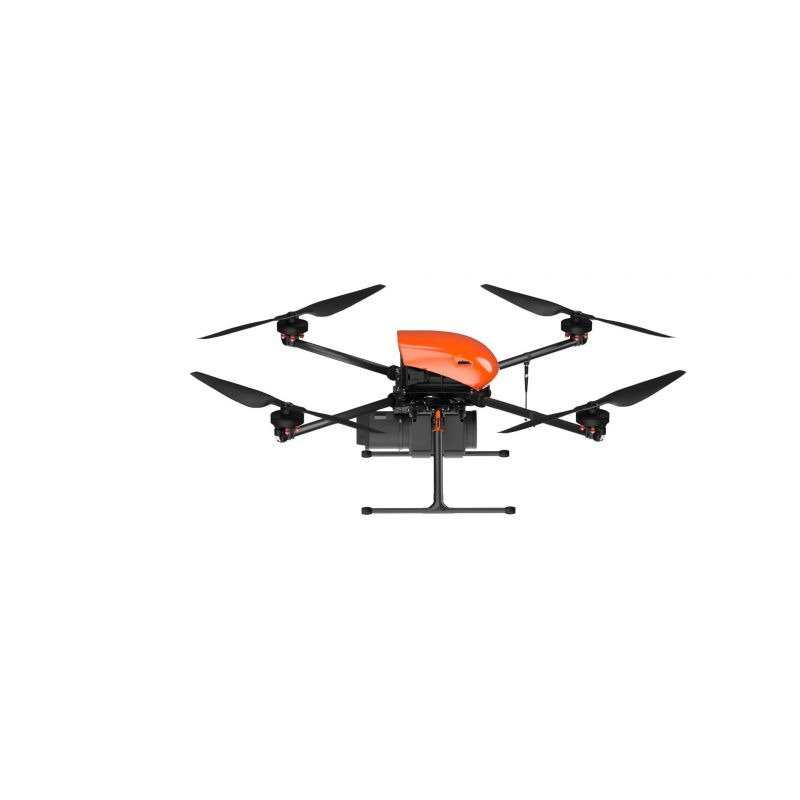

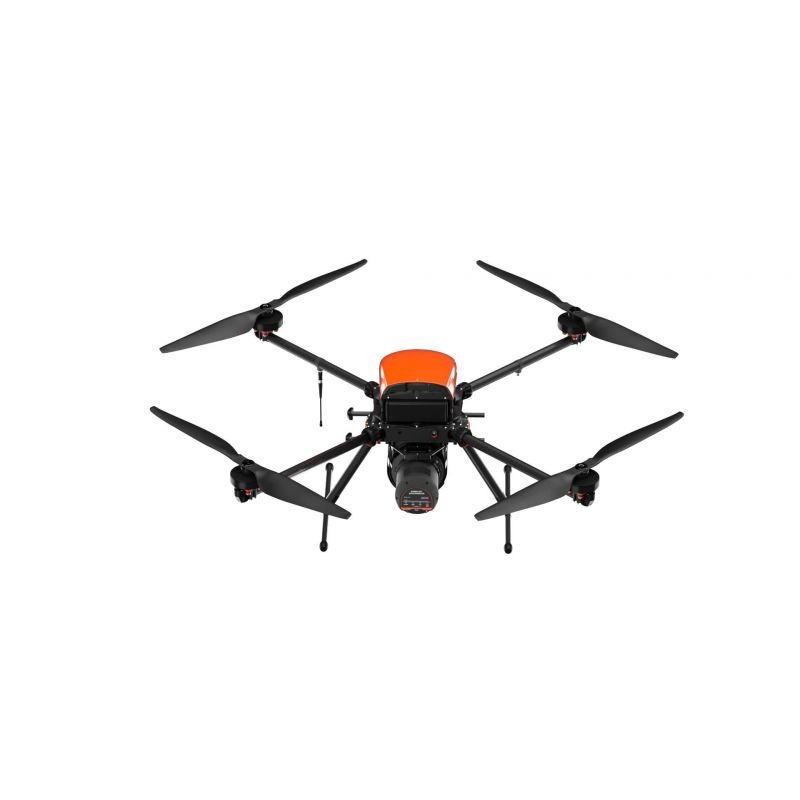

Беспилотный комплекс «Геоскан 401 Гамма» разработан для выполнения гамма-спектрометрической съемки и построения на ее основе карт содержания калия, урана и тория, вторичной радиогеохимической зональности и мощности экспозиционной дозы. Он способен стартовать с площадки радиусом 5 м, работать в ограниченном пространстве и совершать полеты с детальным огибанием рельефа. В качестве полезной нагрузки на БАС установлен гамма-спектрометр GS-1.
Инструкции
Сборка и эксплуатация комплекса (PDF-версия)
Гамма-спектрометр для БАС GS-1
Благодаря своему малому весу и высокой чувствительности, разработанный Геосканом гамма-спектрометр позволяет выполнять аэрогамма-спектрометрическую съемку с БАС.
- Детектор: монокристаллический сцинтиллятор NaI (Tl) / CsI(Tl)
- Энергетическое разрешение: около 7,5 % / 8,5 %
- Энергетический диапазон: от 30 кэВ до 3 МэВ
- Масса: 2,6 кг / 2,8 кг
- Диапазон рабочих температур -20… +50 °С
Вы можете приобрести гамма-спектрометр GS-1 отдельно или в составе комплекса Геоскан Гамма.
Преимущества
Эффективность
Организовать и провести гамма-спектрометрическую съемку с помощью БАС намного проще, быстрее и дешевле, чем с использованием самолета или вертолета. Результаты обследования площади позволят определить точки, представляющие интерес, и таким образом сократить объем непродуктивного разведочного бурения.
Точность
В результате съемки формируются точные данные по содержанию тех или иных элементов. Полученные результаты позволяют вносить грамотные коррективы в дальнейшее направление геологоразведочных работ.
Удобство использования
Специализированное ПО, созданное Геосканом, позволяет выполнять все задачи клиента, не требуя отладки и сложной настройки. Разработка обеспечивает максимальную простоту и безопасность эксплуатации комплекса.
Надежность
Маневренный комплекс точно следует даже самому сложному маршруту с огибанием рельефа местности и держит заданный курс при ветре до 12 м/с полностью в автоматическом режиме.
Универсальность
Вертикальные взлет и посадка позволяют использовать коптер в ограниченном пространстве городской застройки или густого леса. Благодаря умному аккумулятору, защищенному специальным корпусом, комплекс надежно работает при температуре от -40 до +40 °С (арктическая комплектация).
Решаемые задачи
- Поиск и разведка радиоактивных руд, содержащих уран, калий, торий и др., а также связанные с ними нерадиоактивные элементы.
- Литологическое и тектоническое картирование.
- Выявление невскрытых эрозией интрузивных тел различного состава.
- Выделение и прослеживание рудоконтролирующих структур и околорудных гидротермально-метасоматических изменений.
- Планирование детализационных наземных геофизических, горных и буровых работ.
Программное обеспечение

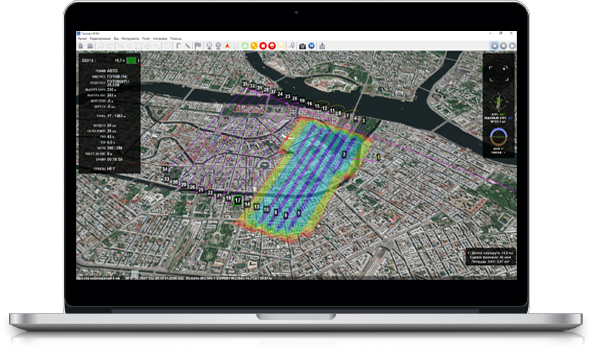

Geoscan Planner
Позволяет разбивать профиль съемки на вершины. Благодаря этому комплекс «Геоскан 401 Гамма» выполняет полет с детальным огибанием рельефа.
GeoScan Spectrometer
Полевой контроль получаемых данных гамма-спектрометрической съемки. Возможность исключения подлетов/отлетов и разбиения массива данных на отдельные профили.
Автоматическое получение интерполированной карты интегрального канала.
Характеристики БАС
Длительность полета:
до 35 мин
Длина маршрута:
до 18 погонных км (за один вылет)
Макс. допустимая скорость ветра:
12 м/с
Скорость полета:
до 50 км/ч
Габаритные размеры:
Сложенное положение: 71 × 20 × 19 см
Полётное положение: 150 × 150 × 56 см
Мин. безопасная высота полета:
от 25 м
Эффективная высота полета:
до 60 м
Температура эксплуатации:
от -20 до +40 °С
(опционально возможно расширение до -40 °С)
Двигатель:
электрический / 4 двигателя
Взлет / посадка:
вертикально в автоматическом режиме, площадка с радиусом 5 м
Технические характеристики гамма-спектрометра
| Детектор | Монокристаллический сцинтиллятор NaI (Tl) | Монокристаллический сцинтиллятор CsI (TI) |
| Форма, размер детектора | Цилиндр, 76 × 76 мм (0,34 л) | Цилиндр, 80 х 80 мм (0,4 л) |
| Энергетическое разрешение | 7,5 % | 8,5 % |
| Форма, размер спектрометра | Цилиндр Ø 100 мм, L = 330 мм. | Цилиндр Ø 100 мм, L = 330 мм. |
| Масса датчика | 2,6 кг | 2,8 кг |
| Класс защиты | IP67 | IP67 |
| Диапазон рабочих температур | -20… +50 °С | -20… +50 °С |
| Напряжение питания | 5 В | 5 В |
| Потребляемая мощность | 1 Вт | 1 Вт |
| Система сбора данных | Внутренняя память прибора | Внутренняя память прибора |
Комплектация
- БАС «Геоскан 401»
- БГамма-спектрометр GS-1
- БДвухчастотный/трехсистемный бортовой геодезический приемник с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)
- БАккумуляторная батарея с системой защиты — 3 шт: 10S, 17000 mAh.
- БКомплект ЗИП
- БПрограммное обеспечение для планирования полетного задания Geoscan Planner
- БРадиомодем для канала управления и телеметрии
- БЗарядное устройство
- БЗащитный транспортировочный кейс IP67 для БАС (размер: 80 × 52 × 31 см, вес брутто: 16 кг)
- БИнструкция
- БИнструктаж по работе с комплексом в г. Санкт-Петербург
Дополнительно
- Квантовый магнитометр Geoscan GeoShark
- Модернизированная фотограмметрическая камера 45 Мпикс
- ПО для обработки и взаимодействия с полученными данными Metashape Professional
- Модификация «Арктика» (расширение температурного диапазона до -40 °С)
- Выездной инструктаж
