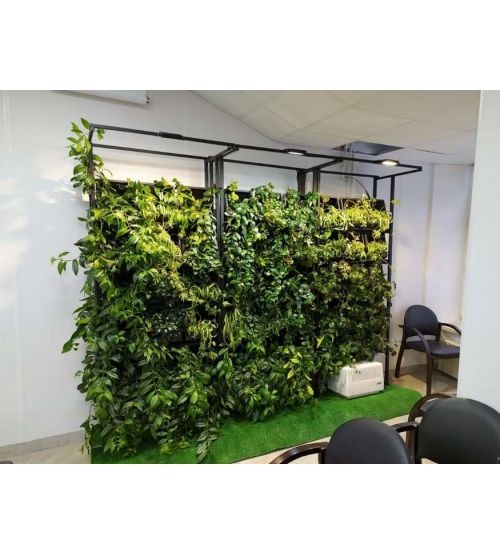

Фитостена системы «ЭДЕМ»

Фитостены системы «ЭДЕМ» рассчитаны на озеленение больших площадей при минимизации ручного труда на обслуживание этих стен. Поддержка подобного варианта озеленения требует поддержки механизмов масштабирования проектов как за счет расширения озеленения в отдельном помещении, так и за счет географического расширения — создания множества озелененных объектов во множестве зданий.

Расширение площади озеленения в одном помещении обеспечивается модульным характером фитостен (большие фитостены строятся из набора стандартных модулей при наличии базовых модулей, выполняющих, в том числе, служебные функции для остальных модулей).

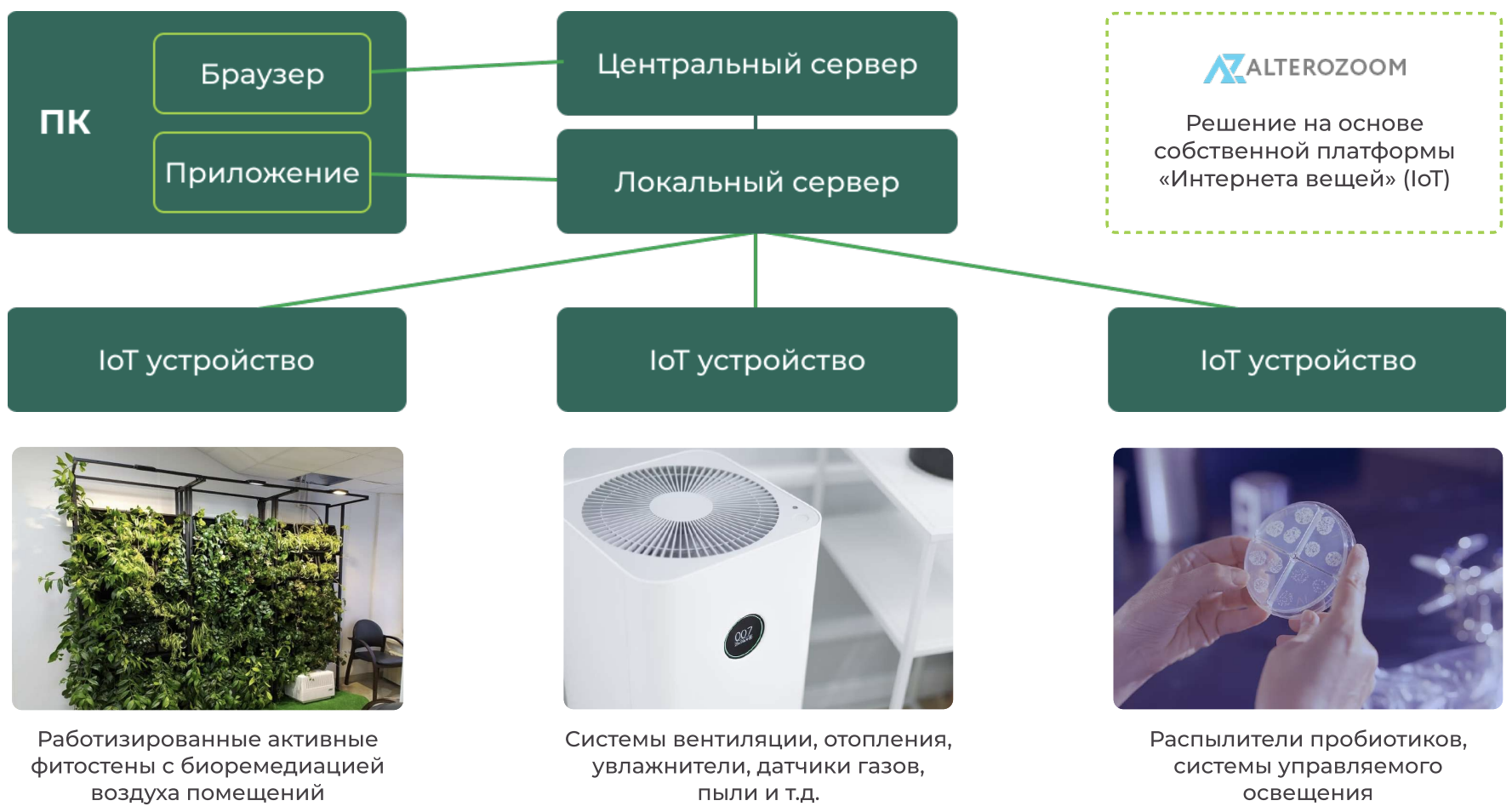

Географическое расширение обеспечивается подключением отдельных помещений к облачным сервисам. Для построения расширяемых решений в одном помещении необходимо обеспечить согласованное управление множеством модулей при наличии резервов у базовых модулей по возможностям системы управления, а также резервов по возможностям системы водоподготовки, вентиляции, электропитания и т. п. Для географического расширения локальные программные и аппаратные решения также должны поддерживать подобную возможность, помимо этого необходима инфраструктура облачных сервисов.

Минимально возможным решением для одного помещения с возможностью расширения является «Базовый модуль-1»: ширина 130 см, высота 200 см, толщина 60 см. Модуль может работать как в автономном режиме (без подключения к облачным сервисам), так и в составе сети (с подключением к облачным сервисам).

Вариант «Базовый модуль-1»: ширина 130 см, высота 200 см, толщина 60 см. В нижней части стены располагается служебный отсек высотой 50 см. В служебном отсеке находятся баки для воды и удобрений, насосы и другое минимально необходимое оборудование. Растения в Базовом модуле-1 расположены над служебным отсеком. вариант допускает расширение за счет Стандартных модулей- 1, которые могут устанавливаться слева и справа от Базового модуля-1. Служебный отсек Базового модуля-1 может обслуживать до 10-ти дополнительных Стандартных дополнительных модуля-1. В Стандартных модулях-1 отсутствуют служебные отсеки — растения занимают всю переднюю площадь этих модулей.

Решение

Детали конструкции

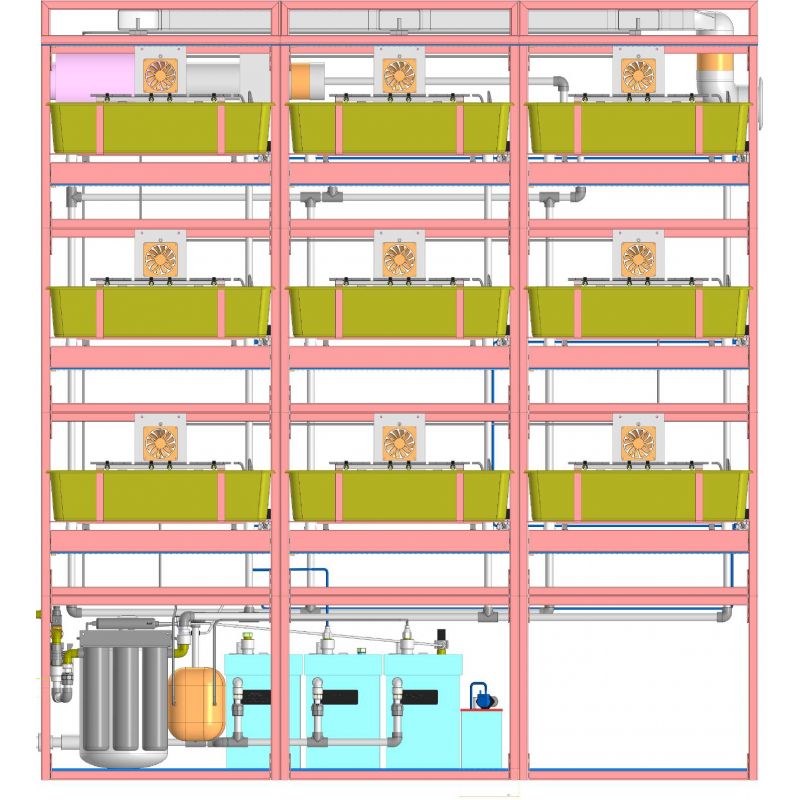

Вид спереди

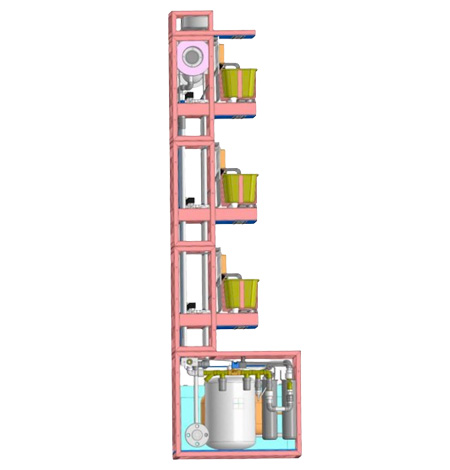

Вид сбоку

Дополнительные возможности

• 1. Возможность недорогого расширения площади фитостены в исходном помещении, возможность подключать к базовой системе дополнительные помещения
• 2. Возможность подключить к обслуживанию отдельно стоящие в помещениях растения
• 3. Возможность создания проекта по индивидуальному дизайну
• 4. Управление светом (с возможностью задания сценариев освещения)
• 5. Управление шторами
• 6. Управление кондиционерами
• 7. Управление телевизорами, проекторами и т.п.
• 8. Создание заданного аудиофона
• 9. Управление системами локальной вентиляции (бризерами)
• 10. Управление УФ-облучателями и рециркуляторами
• 11. Распределенный контроль энергопотребления и других ресурсов
• 12. Мониторинг присутствия и концентрации в воздухе помещений: формальдегида, озона, амиака, оксидов азота, сероводорода, углекислого газа, угарного газа, пыли; (возможна разработка устройств для измерения концентрации других химических веществ)
• 13. Мониторинг уличных погодных условий
• 14. Голосовое управление
• 15. Информирование о состоянии среды в реальном времени (настенные мониторы, компьютеры, смартфоны)
• 16. Возможность подключени к облачным сервисам
